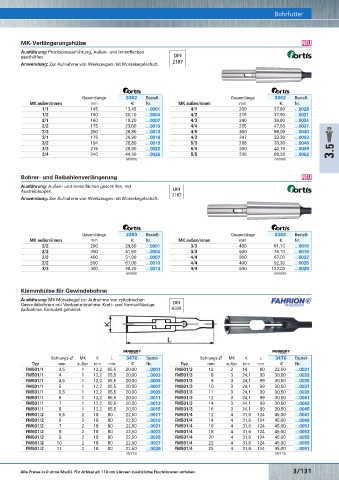

Page 662 - Rubix Werkzeugkatalog 2019-21

Bohrfutter
Bohrfutteraufnahme O MK-Verlängerungshülse Bohrfutter O
Ausführung: Präzisionsausführung, Außen- und Innenflächen
geschliffen. DIN
Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft. 2187

Gesamtlänge 3362 Bestell- Gesamtlänge 3362 Bestell-
MK außen/innen mm € Nr. MK außen/innen mm € Nr.

1/1 145 13,45 …0001 4/1 200 37,90 …0028

1/2 160 20,10 …0004 4/2 215 37,90 …0031
2/1 160 19,20 …0007 4/3 240 36,80 …0034

2/2 175 23,00 …0010 4/4 265 47,50 …0037

2/3 200 26,80 …0013 4/5 300 86,00 …0040

Bohrfutteraufnahme O 3/1 175 26,80 …0016 4/2 247 33,30 …0043

3/2 194 26,80 …0019 5/3 268 33,30 …0046

3/3 215 29,90 …0022 5/4 300 40,70 …0049 3.5
3/4 240 44,50 …0025 5/5 335 88,20 …0052

(W069) (W069)
Bohrer- und Reibahlenverlängerung O
Ausführung: Außen- und Innenflächen geschliffen, mit
Austreiblappen. DIN
2187
Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft.

Bohrfutteraufnahme O Gesamtlänge 3363 Bestell- Gesamtlänge 3363 Bestell-
MK außen/innen mm € Nr. MK außen/innen mm € Nr.

2/2 200 29,50 …0001 3/3 400 61,10 …0016

2/2 300 41,60 …0004 3/3 500 76,10 …0019

2/2 400 51,90 …0007 4/4 300 67,00 …0022
2/2 500 67,00 …0010 4/4 400 92,30 …0025

3/3 300 48,20 …0013 4/4 500 122,00 …0028

(W069) (W069)
Klemmhülse für Gewindebohrer
Ausführung: Mit Morsekegel zur Aufnahme von zylindrischen R
Gewindebohrern mit Vierkantmitnahme. Kraft- und formschlüssige DIN
Aufnahme. Komplett gehärtet. 6328
MK-Reduzierhülse O

Bohrungs-∅ MK K L 3476 Bestell- Bohrungs-∅ MK K L 3476 Bestell-

Typ mm außen mm mm € Nr. Typ mm außen mm mm € Nr.
FM501/1 3,5 1 12,2 65,5 20,00 …0001 FM501/2 12 2 18 80 22,50 …0031
FM501/1 4 1 12,2 65,5 20,00 …0003 FM501/3 8 3 24,1 99 30,50 …0033
FM501/1 4,5 1 12,2 65,5 20,00 …0005 FM501/3 9 3 24,1 99 30,50 …0035
FM501/1 5 1 12,2 65,5 20,00 …0007 FM501/3 10 3 24,1 99 30,50 …0037
FM501/1 5,5 1 12,2 65,5 20,00 …0009 FM501/3 11 3 24,1 99 30,50 …0039
Gesamtlänge 3361 Bestell- FM501/1 6 1 12,2 65,5 20,00 …0011 FM501/3 12 3 24,1 99 30,50 …0041
MK außen/innen mm € Nr. FM501/1 7 1 12,2 65,5 20,00 …0013 FM501/3 14 3 24,1 99 30,50 …0043
5/2 156 24,50 …0025 FM501/1 8 1 12,2 65,5 20,00 …0015 FM501/3 16 3 24,1 99 30,50 …0045

5/3 156 24,50 …0028 FM501/2 5,5 2 18 80 22,50 …0017 FM501/4 12 4 31,6 124 45,00 …0047

5/4 171 24,50 …0031 FM501/2 6 2 18 80 22,50 …0019 FM501/4 14 4 31,6 124 45,00 …0049
6/2 218 57,40 …0034 FM501/2 7 2 18 80 22,50 …0021 FM501/4 16 4 31,6 124 45,00 …0051

6/3 218 59,10 …0037 FM501/2 8 2 18 80 22,50 …0023 FM501/4 18 4 31,6 124 45,00 …0053

6/4 218 59,00 …0040 FM501/2 9 2 18 80 22,50 …0025 FM501/4 20 4 31,6 124 45,00 …0055

6/5 218 59,00 …0043 FM501/2 10 2 18 80 22,50 …0027 FM501/4 22 4 31,6 124 45,00 …0059
(W069) FM501/2 11 2 18 80 22,50 …0029 FM501/4 25 4 31,6 124 45,00 …0061
(W315) (W315)
3/130 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/131
