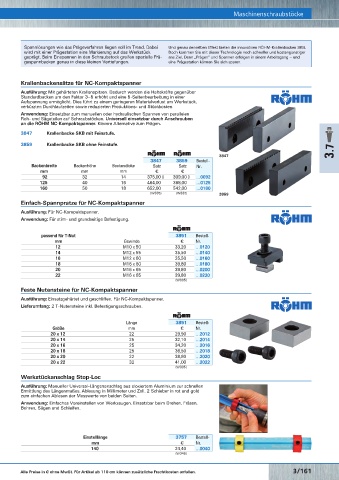

Page 692 - Rubix Werkzeugkatalog 2019-21

Maschinenschraubstöcke
Stufenbackensatz SB Maschinenschraubstöcke
Spannlösungen wie das Prägeverfahren liegen voll im Trend. Dabei Und genau denselben Effekt bieten die innovativen RÖHM-Krallenbacken SKB.
wird mit einer Prägestation eine Markierung auf das Werkstück Doch kommen Sie mit dieser Technologie noch schneller und kostengünstiger
geprägt. Beim Einspannen in den Schraubstock greifen spezielle Prä- ans Ziel. Denn „Prägen“ und Spannen erfolgen in einem Arbeitsgang – und
gespannbacken genau in diese kleinen Vertiefungen. eine Prägestation können Sie sich sparen.

Krallenbackensätze für NC-Kompaktspanner
Ausführung: Mit gehärteten Krallenspitzen. Dadurch werden die Haltekräfte gegenüber
Standardbacken um den Faktor 3–5 erhöht und eine 5­Seitenbearbeitung in einer
Auf spannung ermöglicht. Dies führt zu einem geringeren Materialverlust am Werkstück,
verkürzten Durchlaufzeiten sowie reduzierten Produktions­ und Stückkosten.
Anwendung: Einsetzbar zum manuellen oder hydraulischen Spannen von parallelen
Roh­ und Sägeteilen auf Schraubstöcken. Universell einsetzbar durch Anschrauben
an die RÖHM NC-Kompaktspanner. Klevere Alternative zum Prägen.
Spannbacke für Maschinenschraubstöcke 3847 Krallenbacke SKB mit Feinstufe.

3859 Krallenbacke SKB ohne Feinstufe.
3.7
3847
3847 3859 Bestell­
Backenbreite Backenhöhe Backendicke Satz Satz Nr.
mm mm mm € €
92 32 14 375,00 ◊ 309,00 ◊ …0092
125 40 16 464,00 388,00 …0125

160 50 18 652,00 542,00 …0160

(W335) (W335) 3859
Einfach-Spannpratze für NC-Kompaktspanner
Ausführung: Für NC­Kompaktspanner.
Anwendung: Für stirn­ und grundseitige Befestigung.

passend für T-Nut 3851 Bestell­
mm Gewinde € Nr.
12 M10 x 50 33,20 …0120
3842
14 M12 x 55 35,50 …0140
16 M12 x 60 35,50 …0160
18 M16 x 60 39,80 …0180
20 M16 x 65 39,80 …0200
22 M16 x 65 39,80 …0220
(W335)
Feste Nutensteine für NC-Kompaktspanner
Ausführung: Einsatzgehärtet und geschliffen. Für NC­Kompaktspanner.
Lieferumfang: 2 T­Nutensteine inkl. Befestigungsschrauben.

Länge 3851 Bestell­
Größe mm € Nr.
20 x 12 22 29,90 …2012
20 x 14 25 32,10 …2014
20 x 16 25 34,20 …2016
20 x 18 25 36,50 …2018
20 x 20 22 38,80 …2020
20 x 22 32 41,00 …2022
(W335)
Werkstückanschlag Stop-Loc
Ausführung: Manueller Universal­Längenanschlag aus eloxiertem Aluminium zur schnellen
Ermittlung des Längenmaßes. Ablesung in Millimeter und Zoll. 2 Schieber in rot und gold
zum einfachen Ablesen der Messwerte von beiden Seiten.
Anwendung: Einfaches Voreinstellen von Werkzeugen. Einsetzbar beim Drehen, Fräsen,
Bohren, Sägen und Schleifen.

Einstelllänge 3757 Bestell­
mm € Nr.
140 24,40 …0040
(W346)

3/160 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/161
