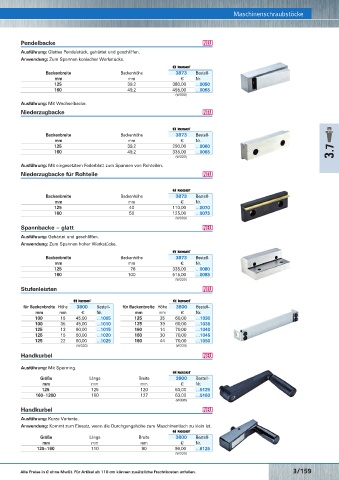

Page 690 - Rubix Werkzeugkatalog 2019-21

Maschinenschraubstöcke
5-Achs-Spanner K5 O Pendelbacke O Maschinenschraubstöcke
Ausführung: Glattes Pendelstück, gehärtet und geschliffen.
Anwendung: Zum Spannen konischer Werkstücke.

Backenbreite Backenhöhe 3873 Bestell­
mm mm € Nr.
125 39,2 380,00 …0050
160 49,2 495,00 …0055
(W330)
Ausführung: Mit Wechselbacke.
Niederzugbacke O

Backenbreite Backenhöhe 3873 Bestell­
mm mm € Nr.
125 39,2 290,00 …0060
160 49,2 335,00 …0065 3.7
Backenbreite kurzer Spannbereich langer Spannbereich Spannkraft 3873 Bestell­ (W330)
mm mm mm kN € Nr.
125 8– 146 138– 276 40 3340,00 …0001 Ausführung: Mit eingesetztem Federblatt zum Spannen von Rohteilen.

(W330)
Niederzugbacke für Rohteile O

Backenbreite Backenhöhe 3873 Bestell­
mm mm € Nr.
125 40 110,00 …0070
160 50 125,00 …0075
(W330)
Spannbacke – glatt O
Ausführung: Gehärtet und geschliffen.
Anwendung: Zum Spannen hoher Werkstücke.

Backenbreite Backenhöhe 3873 Bestell­
mm mm € Nr.
125 76 335,00 …0080
160 100 515,00 …0085
(W330)
Stufenleisten O

für Backenbreite Höhe 3800 Bestell­ für Backenbreite Höhe 3800 Bestell­

mm mm € Nr. mm mm € Nr.
100 15 45,00 …1005 125 35 60,00 …1030
100 35 45,00 …1010 125 39 60,00 …1035
125 13 60,00 …1015 160 14 70,00 …1040
125 15 60,00 …1020 160 30 70,00 …1045
125 22 60,00 …1025 160 44 70,00 …1050
(W330) (W330)
Handkurbel O

Ausführung: Mit Sperrring.
Größe Länge Breite 3800 Bestell­
mm mm mm € Nr.
125 125 120 63,00 …5125
160– 1200 160 127 63,00 …5160
(W330)
Handkurbel O
Ausführung: Kurze Variante.
Anwendung: Kommt zum Einsatz, wenn die Durchgangshöhe zum Maschinentisch zu klein ist.
Größe Länge Breite 3800 Bestell­
mm mm mm € Nr.
125– 160 110 90 96,00 …6125
(W330)

3/158 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/159
