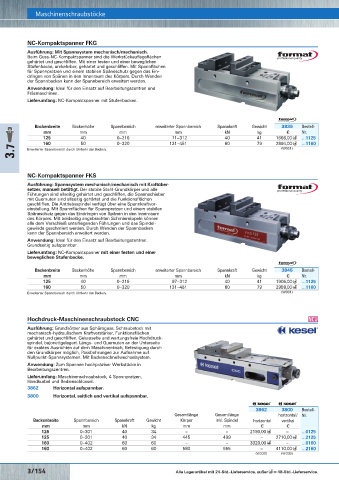

Page 685 - Rubix Werkzeugkatalog 2019-21

Maschinenschraubstöcke
NC-Kompaktspanner FKG Hochdruckschraubstock NCA – ALLMATIC kompatibel Maschinenschraubstöcke O
Ausführung: Mit Spannsystem mechanisch/mechanisch. Ausführung: Grundkörper aus Sphäroguss, Führungsbahn gehärtet
Beim Guss­NC­Kompaktspanner sind die Werkstückauflageflächen und geschliffen. Die Backenanordnung garantiert höchste Genauigkeit.
gehärtet und geschliffen. Mit einer festen und einer beweglichen Schnellwechselsystem der Spindel, Stufen­Klickleisten­System.
Stufenbacke, umkehrbar, gehärtet und geschliffen. Mit Spannflächen Wartungsfreie und gekapselte Spindel mit mechanischem
für Spannpratzen und einem stabilen Späneschutz gegen das Ein­ Kraftverstärker. Exakte Spannkraftvorwahl.
dringen von Spänen in den Innenraum des Körpers. Durch Wenden Lieferumfang: Maschinenschraubstock, 4 Spannpratzen und
der Spannbacken kann der Spannbereich erweitert werden.
Handkurbel.
Anwendung: Ideal für den Einsatz auf Bearbeitungszentren und
Fräsmaschinen.
Lieferumfang: NC­Kompaktspanner mit Stufenbacken.

Backenbreite Backenhöhe Spannbereich Spannkraft Gewicht 3878 Bestell­
mm mm mm kN kg € Nr.
Backenbreite Backenhöhe Spannbereich erweiterter Spannbereich Spannkraft Gewicht 3839 Bestell­ 90 114 0– 217 28 15 1880,00 …0090
mm mm mm mm kN kg € Nr. 125 139,5 0– 313 40 35 2070,00 ÅÄ …0125

125 40 0– 216 71– 312 40 41 1666,00 ÅÄ …1125 160 164,8 17– 433 60 60 3320,00 ÅÄ …0160
160 50 0– 320 131– 451 60 79 2894,00 ÅÄ …1160 (W329)
3.7 Erweiterter Spannbereich durch Umkehr der Backen. (W001) NC-Kompaktspanner RKE

Ausführung: Stahlgrundkörper und Führungen sind allseitig gehärtet
und geschliffen. Langer Spannschieber mit Quernuten. Antriebsspindel
NC-Kompaktspanner FKS mit Spannkraftvoreinstellung. Durch Wenden der Spannbacken kann
der Spannbereich erweitert werden.
Ausführung: Spannsystem mechanisch/mechanisch mit Kraftüber-
setzer, manuell betätigt. Der stabile Stahl­Grundkörper und alle Anwendung: Ideal für den Einsatz auf Bearbeitungszentren.
Führungen sind allseitig gehärtet und geschliffen, die Spannschieber Hinweis: Horizontal, seitlich und in Verbindung mit einer Grundplatte
mit Quernuten sind allseitig gehärtet und die Funktionsflächen vertikal aufspannbar, beispielsweise als DUO­Aufspannturm
geschliffen. Die Antriebsspindel verfügt über eine Spannkraftvor­ (Rücken an Rücken).
einstellung. Mit Spannflächen für Spannpratzen und einem stabilen
Späneschutz gegen das Eindringen von Spänen in den Innenraum
des Körpers. Mit beidseitig angebrachten Schmiernippeln können
alle dem Verschleiß unterliegenden Führungen und das Spindel­
gewinde geschmiert werden. Durch Wenden der Spannbacken
kann der Spannbereich erweitert werden.
Anwendung: Ideal für den Einsatz auf Bearbeitungszentren. Backenbreite Backenhöhe Spannbereich erweiterter Spannbereich Spannkraft Gewicht 3844 Bestell­
mm
kN
mm
kg
Nr.
€
mm
mm
Grundseitig aufspannbar. 92 32 0– 138 71– 208 25 15 2175,00 …1092
Lieferumfang: NC­Kompaktspanner mit einer festen und einer 125 40 0– 216 97– 312 40 41 2490,00 ÅÄ …1125
beweglichen Stufenbacke.
160 50 0– 320 131– 451 60 79 3865,00 ÅÄ …1160

200 60 0– 315 131– 451 60 85 4250,00 ÅÄ …1200
Backenbreite Backenhöhe Spannbereich erweiterter Spannbereich Spannkraft Gewicht 3845 Bestell­ Erweiterter Spannbereich durch Umkehr der Backen. (W333)

mm mm mm mm kN kg € Nr.
125 40 0– 216 97– 312 40 41 1906,00 ÅÄ …1125

160 50 0– 320 131– 451 60 79 2958,00 ÅÄ …1160 Handkurbel

Erweiterter Spannbereich durch Umkehr der Backen. (W001)
Ausführung: Mit drehbarem Ballengriff und Außensechskant.
Anwendung: Für NC­Kompaktspanner.
Hochdruck-Maschinenschraubstock CNC O Sechskant Länge l1 3856 Bestell­
Ausführung: Grundkörper aus Sphäroguss. Schraubstock mit für Größe mm mm € Nr.
mechanisch­hydraulischem Kraftverstärker, Funktionsflächen 92 12 60 30,90 …1120
gehärtet und geschliffen. Gekapselte und wartungsfreie Hochdruck­ (W335)
spindel, bajonettgelagert. Längs­ und Quernuten an der Unterseite
für exaktes Ausrichten auf dem Maschinentisch, Befestigung durch
den Grundkörper möglich, Passbohrungen zur Aufnahme auf Kompaktspanner Bull – mechanisch O
Nullpunkt­Spannsystemen. Mit Backenschnellwechselsystem.
Anwendung: Zum Spannen hochpräziser Werkstücke in Ausführung: Mechanischer Kompaktspanner mit Grundkörper
Bearbeitungszentren. aus Sphäroguss in kompakter Bauform mit konstanter Baulänge.
Wiederholbare Spannkraft durch Drehmomentschlüssel.
Lieferumfang: Maschinenschraubstock, 4 Spannpratzen, Schnellverstellung der Spannweite.
Handkurbel und Bedienschlüssel. Anwendung: Für den Einsatz auf Bearbeitungszentren und
3862 Horizontal aufspannbar. Werkzeugmaschinen.
3800 Horizontal, seitlich und vertikal aufspannbar. Lieferumfang: Kompaktspanner, 4 Spannpratzen.

3862 3800 Bestell­
Gesamtlänge Gesamtlänge horizontal/ Nr.
Backenbreite Spannbereich Spannkraft Gewicht Körper inkl. Spindel horizontal vertikal
mm mm kN kg mm mm € €
125 0– 301 40 34 – – 2190,00 ÅÄ – …0125 Backenbreite Spannbereich Spannkraft Gewicht 3800 Bestell­
125 0– 301 40 34 445 499 – 2710,00 ÅÄ …2125 Backenausführung mm mm kN kg € Nr.

160 0– 402 60 60 – – 3320,00 ÅÄ – …0160 Blockbacken 125 0– 240 40 30 1870,00 …3160
160 0– 402 60 60 580 655 – 4110,00 ÅÄ …2160 Stufenbacken 125 3– 345 40 30 1870,00 …4160
(W330) (W330) Weitere Ausführungen auf Anfrage. (W329)
3/154 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/155
