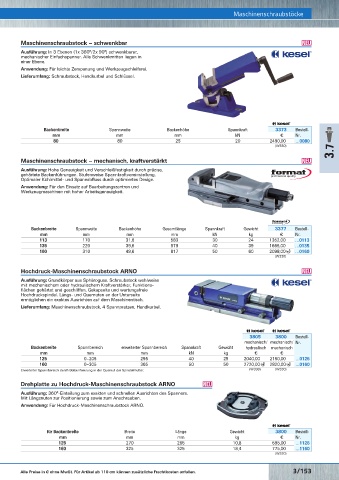

Page 684 - Rubix Werkzeugkatalog 2019-21

Maschinenschraubstöcke
Drehplatte Maschinenschraubstock – schwenkbar Maschinenschraubstöcke O
Lieferumfang: Standard­Drehplatte mit Ausführung: In 3 Ebenen (1x 360°/2x 90°) schwenkbarer,
den benötigten Befestigungsschrauben und mechanischer Einfachspanner. Alle Schwenkmitten liegen in
Nutensteinen. einer Ebene.
Anwendung: Für leichte Zerspanung und Werkzeugschleiferei.
Lieferumfang: Schraubstock, Handkurbel und Schlüssel.

Zentrischspanner – mechanisch
Backenbreite Spannweite Backenhöhe Spannkraft 3373 Bestell­
mm mm mm kN € Nr.
80 80 25 20 2490,00 …0080
3.7
(W330)
Maschinenschraubstock – mechanisch, kraftverstärkt O

Ausführung: Hohe Genauigkeit und Verschleißfestigkeit durch präzise,
gehärtete Backenführungen. Stufenweise Spannkraftvoreinstellung.
Optimaler Kühlmittel­ und Späneabfluss durch optimiertes Design.
Anwendung: Für den Einsatz auf Bearbeitungszentren und
Werkzeugmaschinen mit hoher Arbeitsgenauigkeit.

Backenbreite Spannweite Backenhöhe Spannkraft Länge geöffnet Höhe Gewicht 3828 Bestell­
Größe mm mm mm kN mm mm kg € Nr.
2 113 110 31,6 15 358 93,5 12,4 785,50 …2113
3 135 140 39,6 22 408 106 19 943,50 …3135
4 160 180 49,6 24 495 124,5 31 1354,00 …4160 Backenbreite Spannweite Backenhöhe Gesamtlänge Spannkraft Gewicht 3377 Bestell­
5 200 300 62,6 25 655 142,5 52 1845,00 ÅÄ …5200 mm mm mm mm kN kg € Nr.

6 250 400 62,6 28 767 148,5 71 2243,00 ÅÄ …6250 113 170 31,6 583 30 24 1352,00 …0113

(W328) 135 220 39,6 679 40 39 1665,00 …0135
160 310 49,6 817 50 60 2098,00 ÅÄ …0160
(W336)
Hochdruck-Maschinenschraubstock ARNO O
Ausführung: Grundkörper aus Sphäroguss. Schraubstock wahlweise
mit mechanischem oder hydraulischem Kraftverstärker, Funktions­
flächen gehärtet und geschliffen. Gekapselte und wartungsfreie
Hochdruckspindel. Längs­ und Quernuten an der Unterseite
ermöglichen ein exaktes Ausrichten auf dem Maschinentisch.

Lieferumfang: Maschinenschraubstock, 4 Spannpratzen, Handkurbel.

3805 3800 Bestell­
mechanisch/ mechanisch/ Nr.
Maschinenschraubstock – mechanisch Backenbreite Spannbereich erweiterter Spannbereich Spannkraft Gewicht hydraulisch mechanisch
mm mm mm kN kg € €
125 0– 205 255 40 25 2040,00 2150,00 …0125

160 0– 305 365 50 50 2720,00 ÅÄ 2820,00 ÅÄ …0160

Erweiterter Spannbereich durch Bolzenfixierung in der Quernut der Spindelmutter. (W330) (W330)
Drehplatte zu Hochdruck-Maschinenschraubstock ARNO O
Ausführung: 360°­Einteilung zum exakten und schnellen Ausrichten des Spanners.
Mit Längsnuten zur Positionierung sowie zum Anschrauben.
Anwendung: Für Hochdruck­Maschinenschraubstock ARNO.

Backenbreite Spannweite Backenhöhe Gesamtlänge Spannkraft Gewicht 3836 Bestell­
mm mm mm mm kN kg € Nr.
125 150 40 401 30 12,7 481,50 …1125 für Backenbreite Breite Länge Gewicht 3800 Bestell­
150 200 50 487 50 25,6 578,00 …1152 mm mm mm kg € Nr.
150 300 50 587 50 29,5 721,00 …1153 125 270 265 10,8 595,00 …1125

175 400 60 701 60 51,2 1010,00 ÅÄ …1175 160 325 325 18,4 775,00 …1160
(W336) (W330)
3/152 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/153
