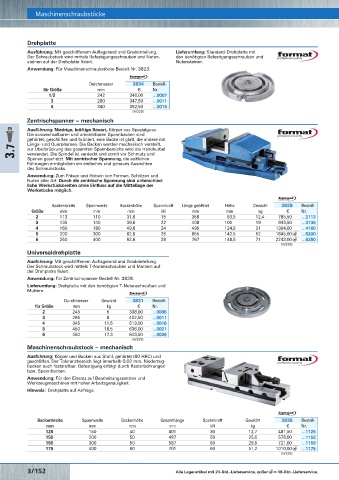

Page 683 - Rubix Werkzeugkatalog 2019-21

Maschinenschraubstöcke
Drehplatte Maschinenschraubstock – schwenkbar Maschinenschraubstöcke O
Ausführung: Mit geschliffenem Auflagerand und Gradeinteilung. Lieferumfang: Standard­Drehplatte mit Ausführung: In 3 Ebenen (1x 360°/2x 90°) schwenkbarer,
Der Schraubstock wird mittels Befestigungsschrauben und Nuten­ den benötigten Befestigungsschrauben und mechanischer Einfachspanner. Alle Schwenkmitten liegen in
steinen auf der Drehplatte fixiert. Nutensteinen. einer Ebene.
Anwendung: Für Maschinenschraubstöcke Bestell­Nr. 3823. Anwendung: Für leichte Zerspanung und Werkzeugschleiferei.
Lieferumfang: Schraubstock, Handkurbel und Schlüssel.
Durchmesser 3834 Bestell­
für Größe mm € Nr.
1/2 242 346,00 …0007
3 280 347,50 …0011
4 340 392,50 …0016
(W328)
Zentrischspanner – mechanisch
Ausführung: Niedrige, kräftige Bauart, Körper aus Spezialguss. Backenbreite Spannweite Backenhöhe Spannkraft 3373 Bestell­
Die auswechselbaren und umkehrbaren Spannbacken sind mm mm mm kN € Nr.
gehärtet, geschliffen und brüniert, eine Backe ist glatt, die andere mit 80 80 25 20 2490,00 …0080
Längs­ und Querprismen. Die Backen werden mechanisch verstellt,
3.7 zur Überbrückung des gesamten Spannbereichs wird die Handkurbel (W330)
verwendet. Die Spindel ist verdeckt und somit vor Schmutz und
Spänen geschützt. Mit zentrischer Spannung, die seitlichen
Führungen ermöglichen ein einfaches und genaues Ausrichten Maschinenschraubstock – mechanisch, kraftverstärkt O
des Schraubstocks. Ausführung: Hohe Genauigkeit und Verschleißfestigkeit durch präzise,
Anwendung: Zum Fräsen und Hobeln von Formen, Schlitzen und gehärtete Backenführungen. Stufenweise Spannkraftvoreinstellung.
Nuten aller Art. Durch die zentrische Spannung sind unterschied- Optimaler Kühlmittel­ und Späneabfluss durch optimiertes Design.
liche Werkstückbreiten ohne Einfluss auf die Mittellage der Anwendung: Für den Einsatz auf Bearbeitungszentren und
Werkstücke möglich. Werkzeugmaschinen mit hoher Arbeitsgenauigkeit.

Backenbreite Spannweite Backenhöhe Spannkraft Länge geöffnet Höhe Gewicht 3828 Bestell­
Größe mm mm mm kN mm mm kg € Nr.
2 113 110 31,6 15 358 93,5 12,4 785,50 …2113

3 135 140 39,6 22 408 106 19 943,50 …3135

4 160 180 49,6 24 495 124,5 31 1354,00 …4160 Backenbreite Spannweite Backenhöhe Gesamtlänge Spannkraft Gewicht 3377 Bestell­
5 200 300 62,6 25 655 142,5 52 1845,00 ÅÄ …5200 mm mm mm mm kN kg € Nr.
6 250 400 62,6 28 767 148,5 71 2243,00 ÅÄ …6250 113 170 31,6 583 30 24 1352,00 …0113

(W328) 135 220 39,6 679 40 39 1665,00 …0135
Universaldrehplatte 160 310 49,6 817 50 60 2098,00 ÅÄ …0160
(W336)
Ausführung: Mit geschliffenem Auflagerand und Gradeinteilung.
Der Schraubstock wird mittels T­Nutenschrauben und Muttern auf
der Drehplatte fixiert. Hochdruck-Maschinenschraubstock ARNO O
Anwendung: Für Zentrischspanner Bestell­Nr. 3828. Ausführung: Grundkörper aus Sphäroguss. Schraubstock wahlweise
Lieferumfang: Drehplatte mit den benötigten T­Nutenschrauben und mit mechanischem oder hydraulischem Kraftverstärker, Funktions­
Muttern. flächen gehärtet und geschliffen. Gekapselte und wartungsfreie
Hochdruckspindel. Längs­ und Quernuten an der Unterseite
Durchmesser Gewicht 3831 Bestell­ ermöglichen ein exaktes Ausrichten auf dem Maschinentisch.

für Größe mm kg € Nr. Lieferumfang: Maschinenschraubstock, 4 Spannpratzen, Handkurbel.
2 245 5 338,00 …0006
3 295 8 402,50 …0011
4 345 11,5 513,00 …0016
5 450 16,5 636,00 …0021
6 450 17,3 643,50 …0026 3805 3800 Bestell­
(W328)
mechanisch/ mechanisch/ Nr.
Maschinenschraubstock – mechanisch Backenbreite Spannbereich erweiterter Spannbereich Spannkraft Gewicht hydraulisch mechanisch
mm mm mm kN kg € €
Ausführung: Körper und Backen aus Stahl, gehärtet (60 HRC) und 125 0– 205 255 40 25 2040,00 2150,00 …0125
geschliffen. Der Toleranzbereich liegt innerhalb 0,02 mm. Niederzug­

backen auch feststellbar. Befestigung erfolgt durch Rasterbohrungen 160 0– 305 365 50 50 2720,00 ÅÄ 2820,00 ÅÄ …0160
bzw. Spannbacken. Erweiterter Spannbereich durch Bolzenfixierung in der Quernut der Spindelmutter. (W330) (W330)
Anwendung: Für den Einsatz auf Bearbeitungszentren und
Werkzeugmaschinen mit hoher Arbeitsgenauigkeit. Drehplatte zu Hochdruck-Maschinenschraubstock ARNO O
Hinweis: Drehplatte auf Anfrage.
Ausführung: 360°­Einteilung zum exakten und schnellen Ausrichten des Spanners.
Mit Längsnuten zur Positionierung sowie zum Anschrauben.
Anwendung: Für Hochdruck­Maschinenschraubstock ARNO.

Backenbreite Spannweite Backenhöhe Gesamtlänge Spannkraft Gewicht 3836 Bestell­
mm mm mm mm kN kg € Nr.

125 150 40 401 30 12,7 481,50 …1125 für Backenbreite Breite Länge Gewicht 3800 Bestell­

150 200 50 487 50 25,6 578,00 …1152 mm mm mm kg € Nr.
150 300 50 587 50 29,5 721,00 …1153 125 270 265 10,8 595,00 …1125

175 400 60 701 60 51,2 1010,00 ÅÄ …1175 160 325 325 18,4 775,00 …1160
(W336) (W330)
3/152 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/153
