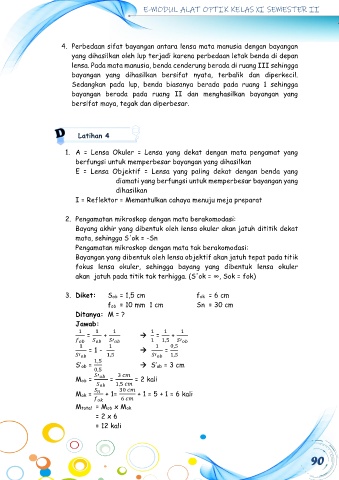

Page 95 - Savira Khairun Nisa_18033110_E-MODUL_Fix

E-MODUL ALAT OPTIK KELAS XI SEMESTER II

4. Perbedaan sifat bayangan antara lensa mata manusia dengan bayangan
yang dihasilkan oleh lup terjadi karena perbedaan letak benda di depan
lensa. Pada mata manusia, benda cenderung berada di ruang III sehingga
bayangan yang dihasilkan bersifat nyata, terbalik dan diperkecil.
Sedangkan pada lup, benda biasanya berada pada ruang 1 sehingga

bayangan berada pada ruang II dan menghasilkan bayangan yang
bersifat maya, tegak dan diperbesar.

Latihan 4

1. A = Lensa Okuler = Lensa yang dekat dengan mata pengamat yang
berfungsi untuk memperbesar bayangan yang dihasilkan
E = Lensa Objektif = Lensa yang paling dekat dengan benda yang
diamati yang berfungsi untuk memperbesar bayangan yang

dihasilkan
I = Reflektor = Memantulkan cahaya menuju meja preparat

2. Pengamatan mikroskop dengan mata berakomodasi:
Bayang akhir yang dibentuk oleh lensa okuler akan jatuh dititik dekat
mata, sehingga S'ok = -Sn
Pengamatan mikroskop dengan mata tak berakomodasi:
Bayangan yang dibentuk oleh lensa objektif akan jatuh tepat pada titik
fokus lensa okuler, sehingga bayang yang dibentuk lensa okuler

akan jatuh pada titik tak terhigga. (S'ok = ∞, Sok = fok)

3. Diket: Sob = 1,5 cm fok = 6 cm
fob = 10 mm 1 cm Sn = 30 cm
Ditanya: M = ?
Jawab:
1 1 1 1 1 1
= + → = +
′ 1 1,5 ′
1 = 1 - → 1 =
1
0,5
′ 1,5 ′ 1,5
1,5
S’ob = → S’ob = 3 cm
0,5
Mob = ′ = 3 = 2 kali
1,5
Mok = + 1= 30 + 1 = 5 + 1 = 6 kali

6
Mtotal = Mob x Mok
= 2 x 6
= 12 kali

90
