E-MODUL ALAT OPTIK KELAS XI SEMESTER II

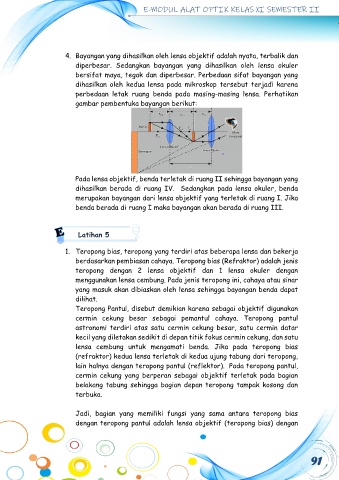

4. Bayangan yang dihasilkan oleh lensa objektif adalah nyata, terbalik dan
diperbesar. Sedangkan bayangan yang dihasilkan oleh lensa okuler
bersifat maya, tegak dan diperbesar. Perbedaan sifat bayangan yang
dihasilkan oleh kedua lensa pada mikroskop tersebut terjadi karena

perbedaan letak ruang benda pada masing-masing lensa. Perhatikan
gambar pembentuka bayangan berikut:

Pada lensa objektif, benda terletak di ruang II sehingga bayangan yang
dihasilkan berada di ruang IV. Sedangkan pada lensa okuler, benda
merupakan bayangan dari lensa objektif yang terletak di ruang I. Jika
benda berada di ruang I maka bayangan akan berada di ruang III.

Latihan 5

1. Teropong bias, teropong yang terdiri atas beberapa lensa dan bekerja
berdasarkan pembiasan cahaya. Teropong bias (Refraktor) adalah jenis
teropong dengan 2 lensa objektif dan 1 lensa okuler dengan
menggunakan lensa cembung. Pada jenis teropong ini, cahaya atau sinar
yang masuk akan dibiaskan oleh lensa sehingga bayangan benda dapat
dilihat.
Teropong Pantul, disebut demikian karena sebagai objektif digunakan

cermin cekung besar sebagai pemantul cahaya. Teropong pantul
astronomi terdiri atas satu cermin cekung besar, satu cermin datar
kecil yang diletakan sedikit di depan titik fokus cermin cekung, dan satu
lensa cembung untuk mengamati benda. Jika pada teropong bias
(refraktor) kedua lensa terletak di kedua ujung tabung dari teropong,
lain halnya dengan teropong pantul (reflektor). Pada teropong pantul,
cermin cekung yang berperan sebagai objektif terletak pada bagian
belakang tabung sehingga bagian depan teropong tampak kosong dan
terbuka.

Jadi, bagian yang memiliki fungsi yang sama antara teropong bias
dengan teropong pantul adalah lensa objektif (teropong bias) dengan

91
