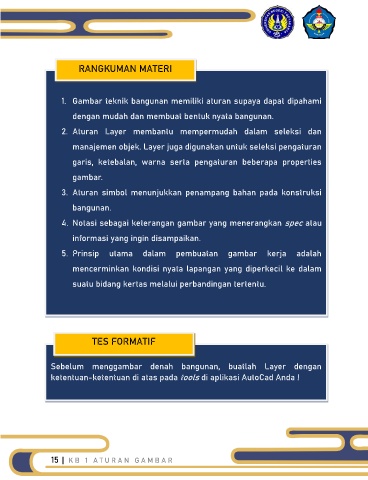

RANGKUMAN MATERI
1. Gambar teknik bangunan memiliki aturan supaya dapat dipahami
dengan mudah dan membuat bentuk nyata bangunan.
2. Aturan Layer membantu mempermudah dalam seleksi dan
manajemen objek. Layer juga digunakan untuk seleksi pengaturan
garis, ketebalan, warna serta pengaturan beberapa properties
gambar.
3. Aturan simbol menunjukkan penampang bahan pada konstruksi
bangunan.
4. Notasi sebagai keterangan gambar yang menerangkan spec atau
informasi yang ingin disampaikan.
5. Prinsip utama dalam pembuatan gambar kerja adalah
mencerminkan kondisi nyata lapangan yang diperkecil ke dalam
suatu bidang kertas melalui perbandingan tertentu.
TES FORMATIF
Sebelum menggambar denah bangunan, buatlah Layer dengan
ketentuan-ketentuan di atas pada tools di aplikasi AutoCad Anda !
