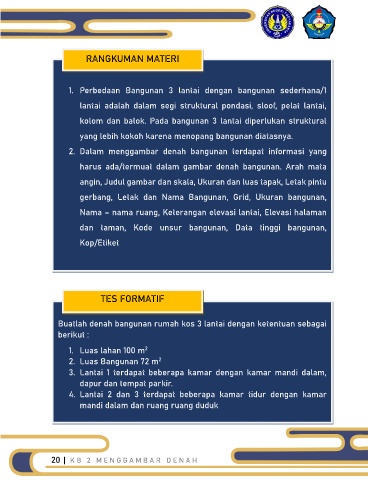

RANGKUMAN MATERI

1. Perbedaan Bangunan 3 lantai dengan bangunan sederhana/1

lantai adalah dalam segi struktural pondasi, sloof, pelat lantai,
kolom dan balok. Pada bangunan 3 lantai diperlukan struktural

yang lebih kokoh karena menopang bangunan diatasnya.

2. Dalam menggambar denah bangunan terdapat informasi yang

harus ada/termuat dalam gambar denah bangunan. Arah mata

angin, Judul gambar dan skala, Ukuran dan luas tapak, Letak pintu

gerbang, Letak dan Nama Bangunan, Grid, Ukuran bangunan,

Nama – nama ruang, Keterangan elevasi lantai, Elevasi halaman

dan taman, Kode unsur bangunan, Data tinggi bangunan,

Kop/Etiket

TES FORMATIF

Buatlah denah bangunan rumah kos 3 lantai dengan ketentuan sebagai

berikut :

1. Luas lahan 100 m
2
2. Luas Bangunan 72 m
2
3. Lantai 1 terdapat beberapa kamar dengan kamar mandi dalam,
dapur dan tempat parkir.

4. Lantai 2 dan 3 terdapat beberapa kamar tidur dengan kamar

mandi dalam dan ruang ruang duduk

20 | K B 2 M E N G G A M B A R D E N A H
