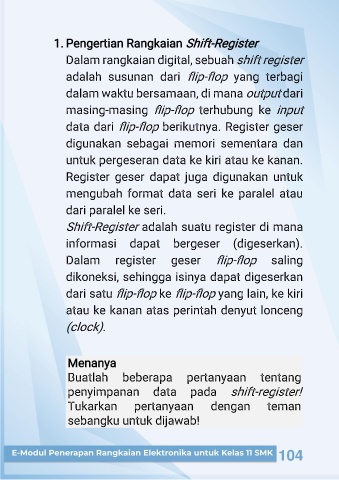

1. Pengertian Rangkaian Shift-Register
Dalam rangkaian digital, sebuah shift
register
adalah susunan dari flip-flop yang terbagi
dari
dalam waktu bersamaan, di mana output
masing-masing flip-flop terhubung ke input
berikutnya. Register geser
data dari flip-flop
digunakan sebagai memori sementara dan
untuk pergeseran data ke kiri atau ke kanan.
Register geser dapat juga digunakan untuk
mengubah format data seri ke paralel atau
dari paralel ke seri.
Shift-Register
adalah suatu register di mana
informasi dapat bergeser (digeserkan).
Dalam register geser flip-flop saling
dikoneksi, sehingga isinya dapat digeserkan
dari satu flip-flop yang lain, ke kiri
ke flip-flop
atau ke kanan atas perintah denyut lonceng
(clock).
Menanya
Buatlah beberapa pertanyaan tentang
penyimpanan data pada shift-register!
Tukarkan pertanyaan dengan teman
sebangku untuk dijawab!
