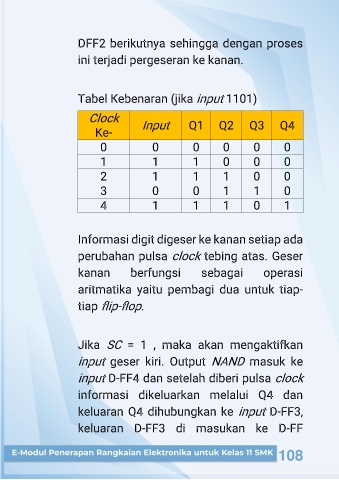

DFF2 berikutnya sehingga dengan proses

ini terjadi pergeseran ke kanan.

Tabel Kebenaran (jika input
1101)

Clock Input Q1 Q2 Q3 Q4

Ke-

0 0 0 0 0 0

1 1 1 0 0 0

2 1 1 1 0 0

3 0 0 1 1 0

4 1 1 1 0 1

Informasi digit digeser ke kanan setiap ada

tebing atas. Geser
perubahan pulsa clock

kanan berfungsi sebagai operasi

aritmatika yaitu pembagi dua untuk tiap-

tiap flip-flop
.

Jika SC = 1 , maka akan mengaktifkan

input geser kiri. Output NAND masuk ke

input
D-FF4 dan setelah diberi pulsa clock

informasi dikeluarkan melalui Q4 dan

keluaran Q4 dihubungkan ke input D-FF3,

keluaran D-FF3 di masukan ke D-FF
