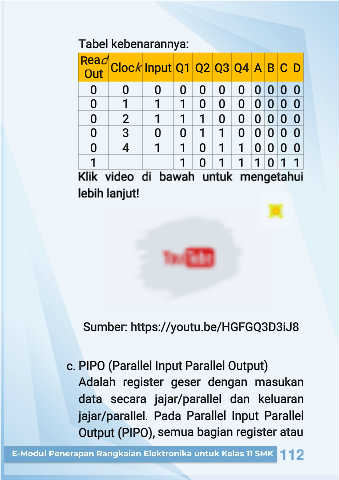

Tabel kebenarannya:
Read Input
Clock
Q1 Q2 Q3 Q4 A B C D
Out
0 0 0 0 0 0 0 0 0 0 0
0 1 1 1 0 0 0 0 0 0 0
0 2 1 1 1 0 0 0 0 0 0
0 3 0 0 1 1 0 0 0 0 0
0 4 1 1 0 1 1 0 0 0 0
1 1 0 1 1 1 0 1 1
Klik video di bawah untuk mengetahui
lebih lanjut!
Sumber: https://youtu.be/HGFGQ3D3iJ8
c. PIPO (Parallel Input Parallel Output)
Adalah register geser dengan masukan
data secara jajar/parallel dan keluaran
jajar/parallel. Pada Parallel Input Parallel
semua bagian register atau
Output (PIPO),
