d. PISO (Parallel Input Serial Output)

Adalah register geser dengan masukan

data secara parallel dan dikeluarkan

secara deret/serial.

dengan D-FF.

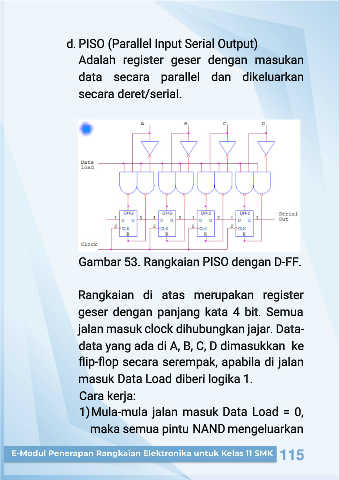

Gambar 53. Rangkaian PISO

Rangkaian di atas merupakan register

geser dengan panjang kata 4 bit. Semua

dihubungkan jajar. Data-
jalan masuk clock

data yang ada di A, B, C, D dimasukkan ke

secara serempak, apabila di jalan
flip-flop

diberi logika 1.
masuk Data Load

Cara kerja:

1) Mula-mula jalan masuk Data Load = 0,

maka semua pintu NAND
mengeluarkan
