P. 128
-Register

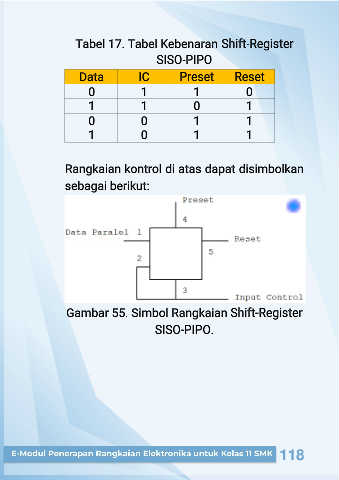

Tabel 17. Tabel Kebenaran Shift
SISO
-PIPO
Data IC Preset Reset
0 1 1 0
1 1 0 1
0 0 1 1
1 0 1 1
Rangkaian kontrol di atas dapat disimbolkan
sebagai berikut:
Gambar 55. Simbol Rangkaian Shift-Register
SISO-PIPO.
118
