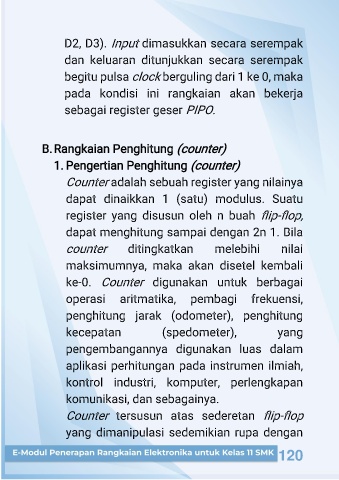

dimasukkan secara serempak
D2, D3). Input
dan keluaran ditunjukkan secara serempak
begitu pulsa clock
berguling dari 1 ke 0, maka
pada kondisi ini rangkaian akan bekerja
sebagai register geser PIPO.
B. Rangkaian Penghitung (counter)
1. Pengertian Penghitung (counter)
Counter
adalah sebuah register yang nilainya
dapat dinaikkan 1 (satu) modulus. Suatu
register yang disusun oleh n buah flip-flop,
dapat menghitung sampai dengan 2n 1. Bila
counter ditingkatkan melebihi nilai
maksimumnya, maka akan disetel kembali
ke-0. Counter digunakan untuk berbagai
operasi aritmatika, pembagi frekuensi,
penghitung jarak (odometer), penghitung
kecepatan (spedometer), yang
pengembangannya digunakan luas dalam
aplikasi perhitungan pada instrumen ilmiah,
kontrol industri, komputer, perlengkapan
komunikasi, dan sebagainya.
Counter tersusun atas sederetan flip-flop
yang dimanipulasi sedemikian rupa dengan
