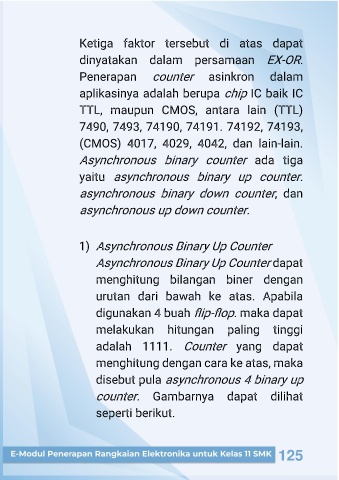

Ketiga faktor tersebut di atas dapat

dinyatakan dalam persamaan EX-OR.

Penerapan counter asinkron dalam

IC baik IC
aplikasinya adalah berupa chip

TTL, maupun CMOS, antara lain (TTL)

7490, 7493, 74190, 74191. 74192, 74193,

(CMOS) 4017, 4029, 4042, dan lain-lain.

Asynchronous binary counter ada tiga

yaitu asynchronous binary up counter.

asynchronous binary down counter, dan

asynchronous up down counter.

1) Asynchronous Binary Up Counter

Asynchronous Binary Up Counter
dapat

menghitung bilangan biner dengan

urutan dari bawah ke atas. Apabila

maka dapat
digunakan 4 buah flip-flор.

melakukan hitungan paling tinggi

adalah 1111. Counter yang dapat

menghitung dengan cara ke atas, maka

disebut pula asynchronous 4 binary up

counter.
Gambarnya dapat dilihat

seperti berikut.
