P. 139

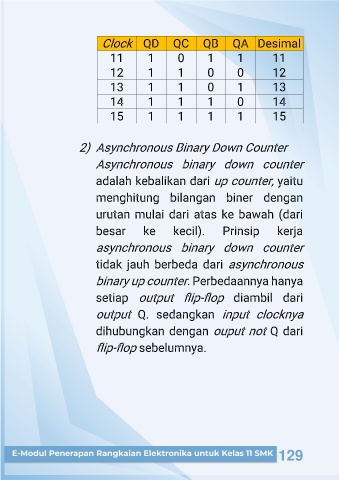

Clock QD QC QB QA Desimal
11 1 0 1 1 11
12 1 1 0 0 12
13 1 1 0 1 13
14 1 1 1 0 14
15 1 1 1 1 15
2) Asynchronous Binary Down Counter
Asynchronous binary down counter
adalah kebalikan dari up counter,
yaitu
menghitung bilangan biner dengan
urutan mulai dari atas ke bawah (dari
besar ke kecil). Prinsip kerja
asynchronous binary down counter
tidak jauh berbeda dari asynchronous
binary up counter. Perbedaannya hanya
setiap output flip-flop diambil dari
output Q. sedangkan input clocknya
dihubungkan dengan ouput not Q dari
flip-flop
sebelumnya.
