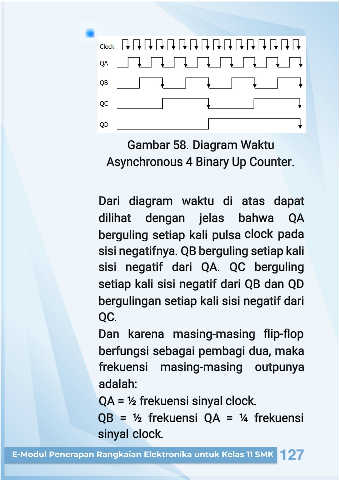

Gambar 58. Diagram Waktu

Asynchronous 4 Binary Up Counter.

Dari diagram waktu di atas dapat

dilihat dengan jelas bahwa QA

berguling setiap kali pulsa clock pada

sisi negatifnya. QB berguling setiap kali

sisi negatif dari QA. QC berguling

setiap kali sisi negatif dari QB dan QD

bergulingan setiap kali sisi negatif dari

QC.

Dan karena masing-masing flip-flop

berfungsi sebagai pembagi dua, maka

frekuensi masing-masing outpunya

adalah:

.
QA = ½ frekuensi sinyal clock

QB = ½ frekuensi QA = ¼ frekuensi

sinyal clock
.
