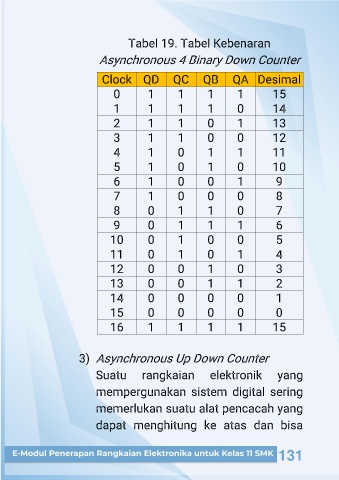

Tabel 19. Tabel Kebenaran
Asynchronous 4 Binary Down Counter
Clock QD QC QB QA Desimal
0 1 1 1 1 15
1 1 1 1 0 14
2 1 1 0 1 13
3 1 1 0 0 12
4 1 0 1 1 11
5 1 0 1 0 10
6 1 0 0 1 9
7 1 0 0 0 8
8 0 1 1 0 7
9 0 1 1 1 6
10 0 1 0 0 5
11 0 1 0 1 4
12 0 0 1 0 3
13 0 0 1 1 2
14 0 0 0 0 1
15 0 0 0 0 0
16 1 1 1 1 15
3) Asynchronous
Up Down Counter
Suatu rangkaian elektronik yang
mempergunakan sistem digital sering
memerlukan suatu alat pencacah yang
dapat menghitung ke atas dan bisa
