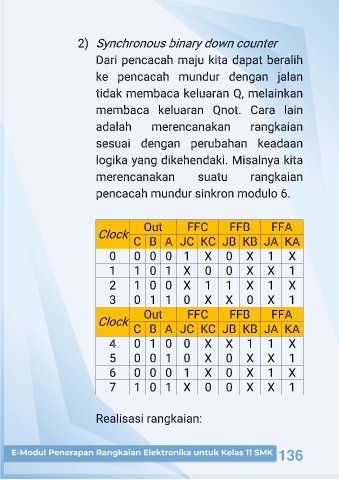

2) Synchronous
binary down counter

Dari pencacah maju kita dapat beralih

ke pencacah mundur dengan jalan

tidak membaca keluaran Q, melainkan

membaca keluaran Qnot. Cara lain

adalah merencanakan rangkaian

sesuai dengan perubahan keadaan

logika yang dikehendaki. Misalnya kita

merencanakan suatu rangkaian

pencacah mundur sinkron modulo 6.

Out FFC FFB FFA

Clock

C B A JC KC JB KB JA KA

0 0 0 0 1 X 0 X 1 X

1 1 0 1 X 0 0 X X 1

2 1 0 0 X 1 1 X 1 X

3 0 1 1 0 X X 0 X 1

Out FFC FFB FFA

Clock
C B A JC KC JB KB JA KA

4 0 1 0 0 X X 1 1 X

5 0 0 1 0 X 0 X X 1

6 0 0 0 1 X 0 X 1 X

7 1 0 1 X 0 0 X X 1

Realisasi rangkaian:
