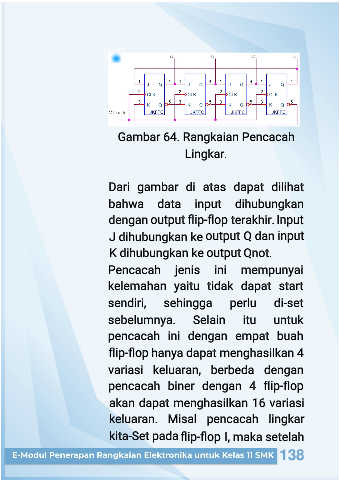

Gambar 64. Rangkaian Pencacah
Lingkar.
Dari gambar di atas dapat dilihat
bahwa data input dihubungkan
dengan output flip-flop
terakhir. Input
Q dan input
J dihubungkan ke output
Qnot.
K dihubungkan ke output
Pencacah jenis ini mempunyai
kelemahan yaitu tidak dapat start
sendiri, sehingga perlu di-set
sebelumnya. Selain itu untuk
pencacah ini dengan empat buah
flip-flop
hanya dapat menghasilkan 4
variasi keluaran, berbeda dengan
pencacah biner dengan 4 flip-flop
akan dapat menghasilkan 16 variasi
keluaran. Misal pencacah lingkar
kita-Set pada flip-flop
I, maka setelah
