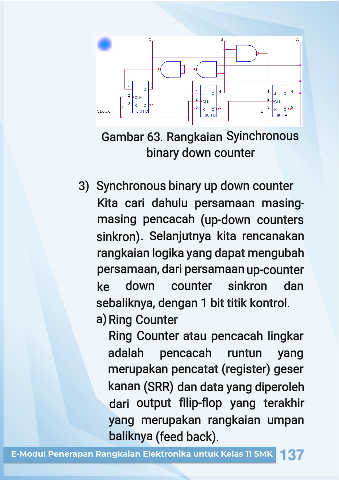

Gambar 63. Rangkaian Syinchronous
binary down counter
3) Synchronous
binary up down counter
Kita cari dahulu persamaan masing-
masing pencacah (up-down counters
sinkron). Selanjutnya kita rencanakan
rangkaian logika yang dapat mengubah
persamaan, dari persamaan up-counter
ke down counter sinkron dan
sebaliknya, dengan 1 bit titik kontrol.
Counter
a) Ring
Ring Counter atau pencacah lingkar
adalah pencacah runtun yang
merupakan pencatat (register) geser
dan data yang diperoleh
kanan (SRR)
dari output fllip-flop yang terakhir
yang merupakan rangkaian umpan
baliknya (feed back).
