P. 143

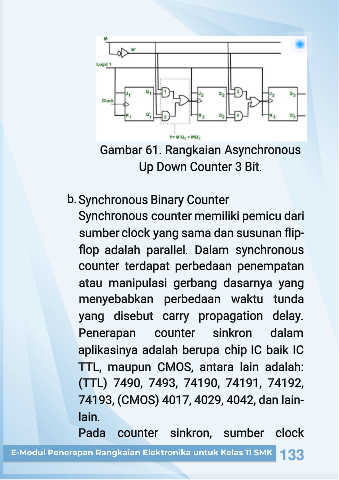

Gambar 61. Rangkaian Asynchronous
Up Down Counter 3 Bit.
b. Synchronous
Binary Counter
Synchronous
counter memiliki pemicu dari
yang sama dan susunan flip-
sumber clock
flop adalah parallel. Dalam synchronous
counter terdapat perbedaan penempatan
atau manipulasi gerbang dasarnya yang
menyebabkan perbedaan waktu tunda
yang disebut carry propagation delay.
Penerapan counter sinkron dalam
aplikasinya adalah berupa chip IC baik IC
TTL, maupun CMOS, antara lain adalah:
(TTL) 7490, 7493, 74190, 74191, 74192,
74193, (CMOS) 4017, 4029, 4042, dan lain-
lain.
Pada counter sinkron, sumber clock
