b) Pencacah Johnson
Pencacah Johnson atau disebut juga
pencacah lingkar bersilang adalah
merupakan jenis pencacah sinkron
(pencacah lingkar) di mana output
Q
dan Qnot di tingkat terakhir diumpan-
balikkan ke input dengan
dijungkirkan, yaitu: output Q
dihubungkan dengan input K dan
Qnot dihubungkan ke input
output J.

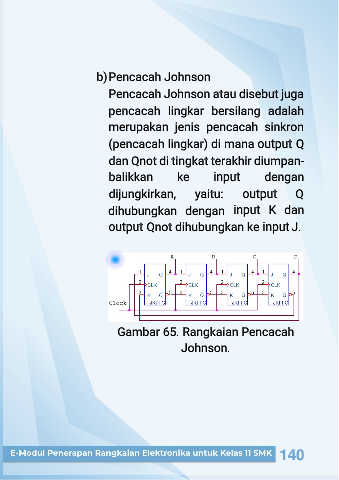

Gambar 65. Rangkaian Pencacah
Johnson.
