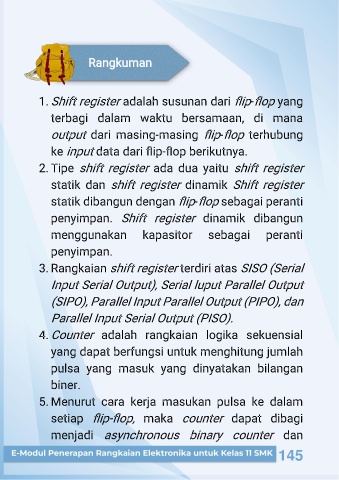

Rangkuman
1. Shift adalah susunan dari flip yang
register
-flop
terbagi dalam waktu bersamaan, di mana
-flop terhubung
output dari masing-masing flip
ke input
data dari flip-flop berikutnya.
2. Tipe shift register ada dua yaitu shift register
statik dan shift register dinamik Shift register
statik dibangun dengan flip sebagai peranti
-flop
penyimpan. Shift register dinamik dibangun
menggunakan kapasitor sebagai peranti
penyimpan.
register
(Serial
3. Rangkaian shift terdiri atas SISO
Input Serial Output), Serial luput Parallel Output
(SIPO), Parallel Input Parallel Output (PIPO), dan
Parallel Input Serial Output (PISO).
4. Counter adalah rangkaian logika sekuensial
yang dapat berfungsi untuk menghitung jumlah
pulsa yang masuk yang dinyatakan bilangan
biner.
5. Menurut cara kerja masukan pulsa ke dalam
setiap flip-flop, maka counter dapat dibagi
menjadi asynchronous binary counter dan
