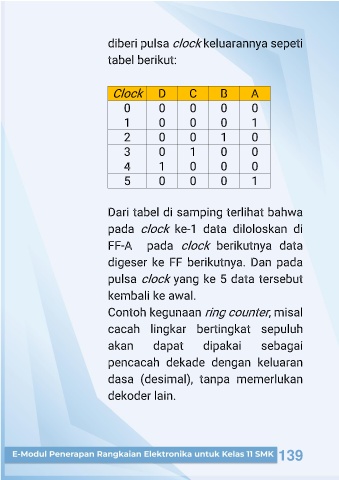

diberi pulsa clock
keluarannya sepeti
tabel berikut:
Clock D C B A
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 1 0 0
4 1 0 0 0
5 0 0 0 1
Dari tabel di samping terlihat bahwa
pada clock ke-1 data diloloskan di
FF-A pada clock berikutnya data
digeser ke FF berikutnya. Dan pada
pulsa clock yang ke 5 data tersebut
kembali ke awal.
counter, misal
Contoh kegunaan ring
cacah lingkar bertingkat sepuluh
akan dapat dipakai sebagai
pencacah dekade dengan keluaran
dasa (desimal), tanpa memerlukan
dekoder lain.
