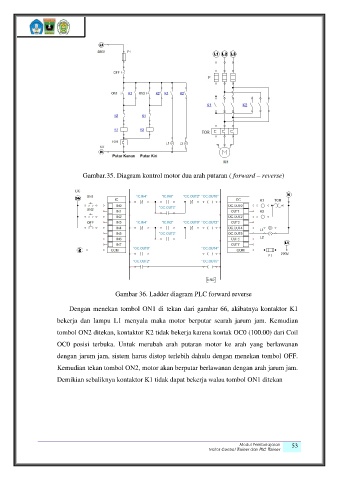

Gambar.35. Diagram kontrol motor dua arah putaran ( forward – reverse)
Gambar 36. Ladder diagram PLC forward reverse
Dengan menekan tombol ON1 di tekan dari gambar 66, akibatnya kontaktor K1
bekerja dan lampu L1 menyala maka motor berputar searah jarum jam. Kemudian
tombol ON2 ditekan, kontaktor K2 tidak bekerja karena kontak OC0 (100.00) dari Coil
OC0 posisi terbuka. Untuk merubah arah putaran motor ke arah yang berlawanan
dengan jarum jam, sistem harus distop terlebih dahulu dengan menekan tombol OFF.
Kemudian tekan tombol ON2, motor akan berputar berlawanan dengan arah jarum jam.
Demikian sebaliknya kontaktor K1 tidak dapat bekerja walau tombol ON1 ditekan
Modul Pembelajaran 53
Motor Control Trainer dan PLC Trainer
