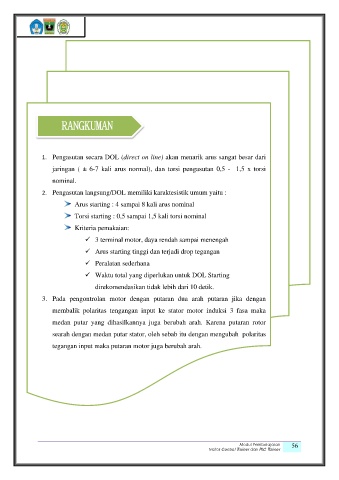

RANGKUMAN

1. Pengasutan secara DOL (direct on line) akan menarik arus sangat besar dari

jaringan ( ± 6-7 kali arus normal), dan torsi pengasutan 0,5 - 1,5 x torsi

nominal.

2. Pengasutan langsung/DOL memiliki karaktesistik umum yaitu :
Arus starting : 4 sampai 8 kali arus nominal
Torsi starting : 0,5 sampai 1,5 kali torsi nominal

Kriteria pemakaian:
 3 terminal motor, daya rendah sampai menengah

 Arus starting tinggi dan terjadi drop tegangan

 Peralatan sederhana
 Waktu total yang diperlukan untuk DOL Starting

direkomendasikan tidak lebih dari 10 detik.

3. Pada pengontrolan motor dengan putaran dua arah putaran jika dengan
membalik polaritas tengangan input ke stator motor induksi 3 fasa maka

medan putar yang dihasilkannya juga berubah arah. Karena putaran rotor

searah dengan medan putar stator, oleh sebab itu dengan mengubah polaritas

tegangan input maka putaran motor juga berubah arah.
