Prinsip Kerja

1. Sinyal suara (audio) bersama gelombang pembawa (gelombang radio) yang datang
pada antena diseleksi oleh rangkaian penala sampai didapat suatu sinyal RF,
misalkan sinyal yang diterima adalah 1000 KHz.

2. Sinyal RF tersebut akan di kuatkan pada bagian RF AMP kemudian Osilator local
akan menghasilkan sinyal 455 KHz lebih tinggi dari sinyal RF. Jadi Osilator
menghasilkan sinyal 1455 KHz.

3. Kedua sinyal akan dicampur, sinyal RF yang msuk 1000 KHz dan sinyal oscilator
1455 KHz, sehingga di dapatkan 455 KHz (1455 KHz – 1000 KHz )

4. Pencampuran kedua sinyal tersebut menghasilkan suatu sinyal selisih dari kedua
sinyal, yaitu sinyal IF (Intermediete Frekuensi) 455 KHz.

5. Sinyal IF tersebut mempunyai frekuensi 455 KHz yang akan dikuatkan oleh IF
AMP.

6. Detektor akan memisahkan sinyal IF sehingga didapat gelombang suara (audio)
yang terpisah dari gelombang pembawa (gelombang radio).

7. Audio AMP akan memperkuat sinyal audio yang telah dipisahkan tersebut akan
diteruskan ke loudspeaker.

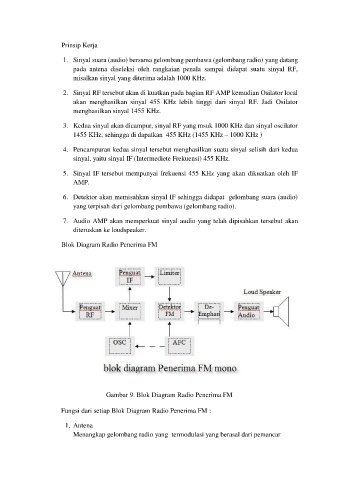

Blok Diagram Radio Penerima FM

Gambar 9. Blok Diagram Radio Penerima FM

Fungsi dari setiap Blok Diagram Radio Penerima FM :

1. Antena
Menangkap gelombang radio yang termodulasi yang berasal dari pemancar
