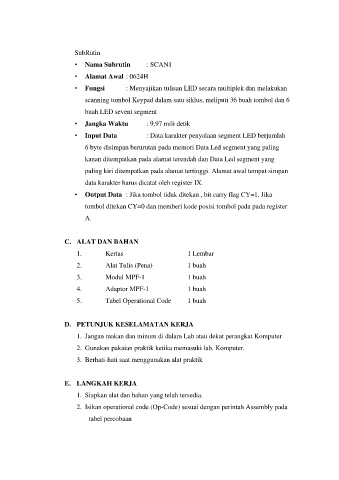

SubRutin
• Nama Subrutin : SCAN1

• Alamat Awal : 0624H
• Fungsi : Menyajikan tulisan LED secara multiplek dan melakukan

scanning tombol Keypad dalam satu siklus, meliputi 36 buah tombol dan 6

buah LED sevent segment
• Jangka Waktu : 9,97 mili detik

• Input Data : Data karakter penyalaan segment LED berjumlah
6 byte disimpan berurutan pada memori Data Led segment yang paling

kanan ditempatkan pada alamat terendah dan Data Led segment yang

paling kiri ditempatkan pada alamat tertinggi. Alamat awal tempat simpan
data karakter harus dicatat oleh register IX.

• Output Data : Jika tombol tidak ditekan , bit carry flag CY=1. Jika
tombol ditekan CY=0 dan memberi kode posisi tombol pada pada register

A.

C. ALAT DAN BAHAN

1. Kertas 1 Lembar
2. Alat Tulis (Pena) 1 buah

3. Modul MPF-1 1 buah
4. Adaptor MPF-1 1 buah

5. Tabel Operational Code 1 buah

D. PETUNJUK KESELAMATAN KERJA

1. Jangan makan dan minum di dalam Lab atau dekat perangkat Komputer
2. Gunakan pakaian praktik ketika memasuki lab. Komputer.

3. Berhati-hati saat menggunakan alat praktik

E. LANGKAH KERJA

1. Siapkan alat dan bahan yang telah tersedia.
2. Isikan operational code (Op-Code) sesuai dengan perintah Assembly pada

tabel percobaan
