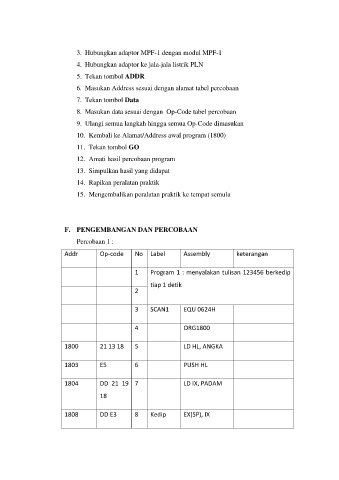

3. Hubungkan adaptor MPF-1 dengan modul MPF-1
4. Hubungkan adaptor ke jala-jala listrik PLN

5. Tekan tombol ADDR
6. Masukan Address sesuai dengan alamat tabel percobaan

7. Tekan tombol Data

8. Masukan data sesuai dengan Op-Code tabel percobaan
9. Ulangi semua langkah hingga semua Op-Code dimasukan

10. Kembali ke Alamat/Address awal program (1800)
11. Tekan tombol GO

12. Amati hasil percobaan program

13. Simpulkan hasil yang didapat
14. Rapikan peralatan praktik

15. Mengembalikan peralatan praktik ke tempat semula

F. PENGEMBANGAN DAN PERCOBAAN
Percobaan 1 :

Addr Op-code No Label Assembly keterangan

1 Program 1 : menyalakan tulisan 123456 berkedip

tiap 1 detik
2

3 SCAN1 EQU 0624H

4 ORG1800

1800 21 13 18 5 LD HL, ANGKA

1803 E5 6 PUSH HL

1804 DD 21 19 7 LD IX, PADAM

18

1808 DD E3 8 Kedip EX(SP), IX
