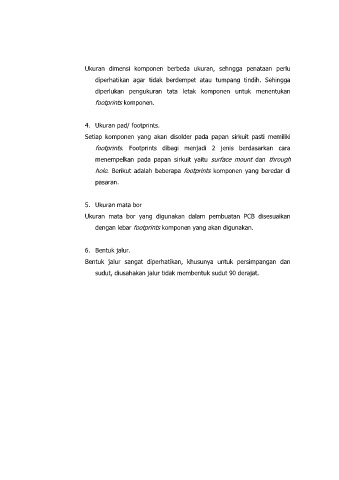

Ukuran dimensi komponen berbeda ukuran, sehngga penataan perlu
diperhatikan agar tidak berdempet atau tumpang tindih. Sehingga
diperlukan pengukuran tata letak komponen untuk menentukan
footprints komponen.
4. Ukuran pad/ footprints.
Setiap komponen yang akan disolder pada papan sirkuit pasti memiliki
footprints. Footprints dibagi menjadi 2 jenis berdasarkan cara
menempelkan pada papan sirkuit yaitu surface mount dan through
hole. Berikut adalah beberapa footprints komponen yang beredar di
pasaran.
5. Ukuran mata bor
Ukuran mata bor yang digunakan dalam pembuatan PCB disesuaikan
dengan lebar footprints komponen yang akan digunakan.
6. Bentuk jalur.
Bentuk jalur sangat diperhatikan, khusunya untuk persimpangan dan
sudut, diusahakan jalur tidak membentuk sudut 90 derajat.
