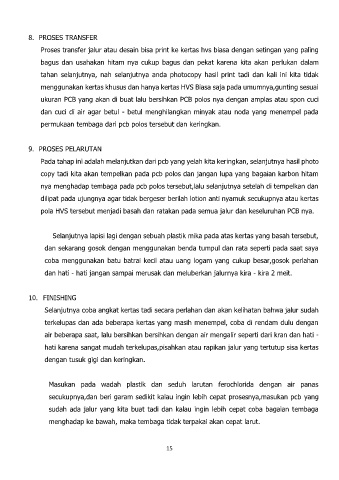

8. PROSES TRANSFER

Proses transfer jalur atau desain bisa print ke kertas hvs biasa dengan setingan yang paling

bagus dan usahakan hitam nya cukup bagus dan pekat karena kita akan perlukan dalam
tahan selanjutnya, nah selanjutnya anda photocopy hasil print tadi dan kali ini kita tidak

menggunakan kertas khusus dan hanya kertas HVS Biasa saja pada umumnya,gunting sesuai

ukuran PCB yang akan di buat lalu bersihkan PCB polos nya dengan amplas atau spon cuci

dan cuci di air agar betul - betul menghilangkan minyak atau noda yang menempel pada
permukaan tembaga dari pcb polos tersebut dan keringkan.

9. PROSES PELARUTAN
Pada tahap ini adalah melanjutkan dari pcb yang yelah kita keringkan, selanjutnya hasil photo

copy tadi kita akan tempelkan pada pcb polos dan jangan lupa yang bagaian karbon hitam

nya menghadap tembaga pada pcb polos tersebut,lalu selanjutnya setelah di tempelkan dan
dilipat pada ujungnya agar tidak bergeser berilah lotion anti nyamuk secukupnya atau kertas

pola HVS tersebut menjadi basah dan ratakan pada semua jalur dan keseluruhan PCB nya.

Selanjutnya lapisi lagi dengan sebuah plastik mika pada atas kertas yang basah tersebut,
dan sekarang gosok dengan menggunakan benda tumpul dan rata seperti pada saat saya

coba menggunakan batu batrai kecil atau uang logam yang cukup besar,gosok perlahan

dan hati - hati jangan sampai merusak dan meluberkan jalurnya kira - kira 2 meit.

10. FINISHING

Selanjutnya coba angkat kertas tadi secara perlahan dan akan kelihatan bahwa jalur sudah

terkelupas dan ada beberapa kertas yang masih menempel, coba di rendam dulu dengan
air beberapa saat, lalu bersihkan bersihkan dengan air mengalir seperti dari kran dan hati -

hati karena sangat mudah terkelupas,pisahkan atau rapikan jalur yang tertutup sisa kertas

dengan tusuk gigi dan keringkan.

Masukan pada wadah plastik dan seduh larutan ferochlorida dengan air panas

secukupnya,dan beri garam sedikit kalau ingin lebih cepat prosesnya,masukan pcb yang

sudah ada jalur yang kita buat tadi dan kalau ingin lebih cepat coba bagaian tembaga

menghadap ke bawah, maka tembaga tidak terpakai akan cepat larut.
