stell wool dengan menggunakan sabun detergen sampai bersih, untuk menandai bisa

dilihat dengan permukaan lapisan tembaga mengkilat.

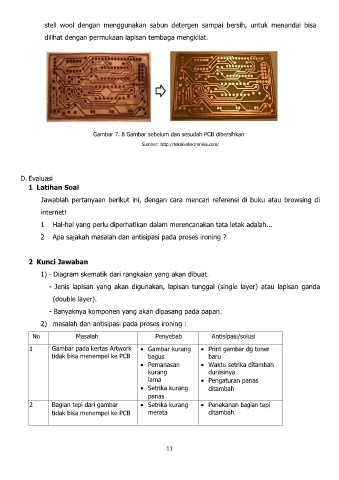

Gambar 7. 8 Gambar sebelum dan sesudah PCB dibersihkan
Sumber: http://teknikelektronika.com/

D. Evaluasi
1 Latihan Soal

Jawablah pertanyaan berikut ini, dengan cara mencari referensi di buku atau browsing di

internet!
1 Hal-hal yang perlu diperhatikan dalam merencanakan tata letak adalah...

2 Apa sajakah masalah dan antisipasi pada proses ironing ?

2 Kunci Jawaban

1) - Diagram skematik dari rangkaian yang akan dibuat.

- Jenis lapisan yang akan digunakan, lapisan tunggal (single layer) atau lapisan ganda

(double layer).
- Banyaknya komponen yang akan dipasang pada papan.

2) masalah dan antisipasi pada proses ironing :

No Masalah Penyebab Antisipasi/solusi

1 Gambar pada kertas Artwork  Gambar kurang  Print gambar dg toner
tidak bisa menempel ke PCB bagus baru
 Pemanasan  Waktu setrika ditambah
kurang durasinya
lama  Pengaturan panas
 Setrika kurang ditambah
panas
2 Bagian tepi dari gambar  Setrika kurang  Penekanan bagian tepi
tidak bisa menempel ke PCB merata ditambah
