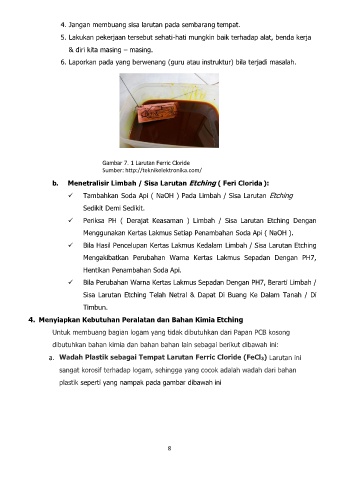

Page 423 - Laporan PPL PPG Daljab Tahap 3

4. Jangan membuang sisa larutan pada sembarang tempat.

5. Lakukan pekerjaan tersebut sehati-hati mungkin baik terhadap alat, benda kerja

& diri kita masing – masing.

6. Laporkan pada yang berwenang (guru atau instruktur) bila terjadi masalah.

Gambar 7. 1 Larutan Ferric Cloride
Sumber: http://teknikelektronika.com/

b. Menetralisir Limbah / Sisa Larutan Etching ( Feri Clorida ):

 Tambahkan Soda Api ( NaOH ) Pada Limbah / Sisa Larutan Etching

Sedikit Demi Sedikit.

 Periksa PH ( Derajat Keasaman ) Limbah / Sisa Larutan Etching Dengan
Menggunakan Kertas Lakmus Setiap Penambahan Soda Api ( NaOH ).

 Bila Hasil Pencelupan Kertas Lakmus Kedalam Limbah / Sisa Larutan Etching

Mengakibatkan Perubahan Warna Kertas Lakmus Sepadan Dengan PH7,
Hentikan Penambahan Soda Api.

 Bila Perubahan Warna Kertas Lakmus Sepadan Dengan PH7, Berarti Limbah /

Sisa Larutan Etching Telah Netral & Dapat Di Buang Ke Dalam Tanah / Di
Timbun.

4. Menyiapkan Kebutuhan Peralatan dan Bahan Kimia Etching

Untuk membuang bagian logam yang tidak dibutuhkan dari Papan PCB kosong

dibutuhkan bahan kimia dan bahan bahan lain sebagai berikut dibawah ini:

a. Wadah Plastik sebagai Tempat Larutan Ferric Cloride (FeCl3) Larutan ini
sangat korosif terhadap logam, sehingga yang cocok adalah wadah dari bahan

plastik seperti yang nampak pada gambar dibawah ini

8
