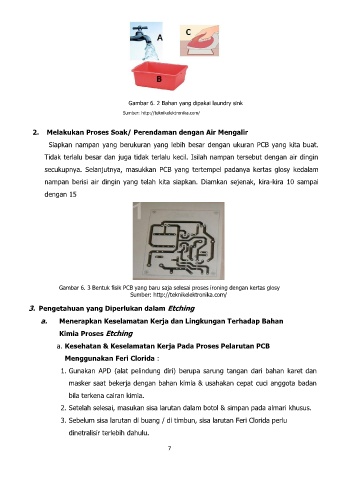

Gambar 6. 2 Bahan yang dipakai laundry sink
Sumber: http://teknikelektronika.com/
2. Melakukan Proses Soak/ Perendaman dengan Air Mengalir
Siapkan nampan yang berukuran yang lebih besar dengan ukuran PCB yang kita buat.
Tidak terlalu besar dan juga tidak terlalu kecil. Isilah nampan tersebut dengan air dingin
secukupnya. Selanjutnya, masukkan PCB yang tertempel padanya kertas glosy kedalam
nampan berisi air dingin yang telah kita siapkan. Diamkan sejenak, kira-kira 10 sampai
dengan 15
Gambar 6. 3 Bentuk fisik PCB yang baru saja selesai proses ironing dengan kertas glosy
Sumber: http://teknikelektronika.com/
3. Pengetahuan yang Diperlukan dalam Etching
a. Menerapkan Keselamatan Kerja dan Lingkungan Terhadap Bahan
Kimia Proses Etching
a. Kesehatan & Keselamatan Kerja Pada Proses Pelarutan PCB
Menggunakan Feri Clorida :
1. Gunakan APD (alat pelindung diri) berupa sarung tangan dari bahan karet dan
masker saat bekerja dengan bahan kimia & usahakan cepat cuci anggota badan
bila terkena cairan kimia.
2. Setelah selesai, masukan sisa larutan dalam botol & simpan pada almari khusus.
3. Sebelum sisa larutan di buang / di timbun, sisa larutan Feri Clorida perlu
dinetralisir terlebih dahulu.
7
