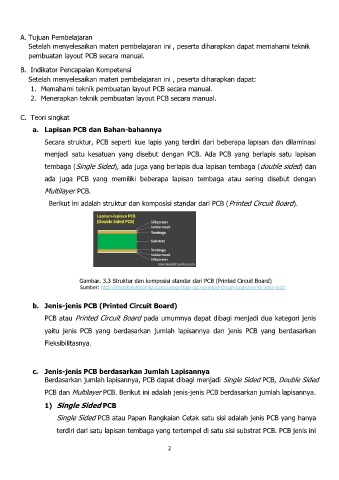

A. Tujuan Pembelajaran
Setelah menyelesaikan materi pembelajaran ini , peserta diharapkan dapat memahami teknik
pembuatan layout PCB secara manual.

B. Indikator Pencapaian Kompetensi
Setelah menyelesaikan materi pembelajaran ini , peserta diharapkan dapat:
1. Memahami teknik pembuatan layout PCB secara manual.

2. Menerapkan teknik pembuatan layout PCB secara manual.

C. Teori singkat

a. Lapisan PCB dan Bahan-bahannya
Secara struktur, PCB seperti kue lapis yang terdiri dari beberapa lapisan dan dilaminasi

menjadi satu kesatuan yang disebut dengan PCB. Ada PCB yang berlapis satu lapisan

tembaga (Single Sided), ada juga yang berlapis dua lapisan tembaga (double sided) dan
ada juga PCB yang memiliki beberapa lapisan tembaga atau sering disebut dengan

Multilayer PCB.

Berikut ini adalah struktur dan komposisi standar dari PCB (Printed Circuit Board).

Gambar. 3.3 Struktur dan komposisi standar dari PCB (Printed Circuit Board)
Sumber: http://teknikelektronika.com/pengertian-pcb-printed-circuit-board-jenis-jenis-pcb/

b. Jenis-jenis PCB (Printed Circuit Board)

PCB atau Printed Circuit Board pada umumnya dapat dibagi menjadi dua kategori jenis

yaitu jenis PCB yang berdasarkan jumlah lapisannya dan jenis PCB yang berdasarkan
Fleksibilitasnya.

c. Jenis-jenis PCB berdasarkan Jumlah Lapisannya
Berdasarkan jumlah lapisannya, PCB dapat dibagi menjadi Single Sided PCB, Double Sided

PCB dan Multilayer PCB. Berikut ini adalah jenis-jenis PCB berdasarkan jumlah lapisannya.

1) Single Sided PCB

Single Sided PCB atau Papan Rangkaian Cetak satu sisi adalah jenis PCB yang hanya

terdiri dari satu lapisan tembaga yang tertempel di satu sisi substrat PCB. PCB jenis ini
