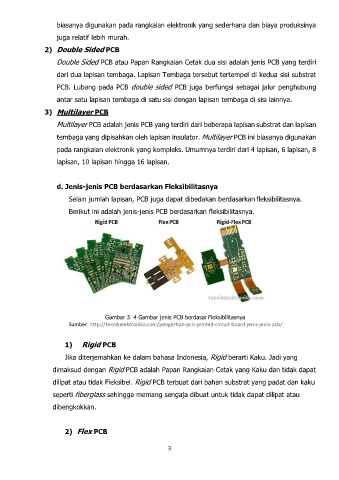

biasanya digunakan pada rangkaian elektronik yang sederhana dan biaya produksinya

juga relatif lebih murah.

2) Double Sided PCB

Double Sided PCB atau Papan Rangkaian Cetak dua sisi adalah jenis PCB yang terdiri
dari dua lapisan tembaga. Lapisan Tembaga tersebut tertempel di kedua sisi substrat

PCB. Lubang pada PCB double sided PCB juga berfungsi sebagai jalur penghubung

antar satu lapisan tembaga di satu sisi dengan lapisan tembaga di sisi lainnya.

3) Multilayer PCB
Multilayer PCB adalah jenis PCB yang terdiri dari beberapa lapisan substrat dan lapisan

tembaga yang dipisahkan oleh lapisan insulator. Multilayer PCB ini biasanya digunakan

pada rangkaian elektronik yang kompleks. Umumnya terdiri dari 4 lapisan, 6 lapisan, 8
lapisan, 10 lapisan hingga 16 lapisan.

d. Jenis-jenis PCB berdasarkan Fleksibilitasnya

Selain jumlah lapisan, PCB juga dapat dibedakan berdasarkan fleksibilitasnya.
Berikut ini adalah jenis-jenis PCB berdasarkan fleksibilitasnya.

Gambar 3. 4 Gambar jenis PCB berdasar Fleksibilitasnya
Sumber: http://teknikelektronika.com/pengertian-pcb-printed-circuit-board-jenis-jenis-pcb/

1) Rigid PCB
Jika diterjemahkan ke dalam bahasa Indonesia, Rigid berarti Kaku. Jadi yang

dimaksud dengan Rigid PCB adalah Papan Rangkaian Cetak yang Kaku dan tidak dapat

dilipat atau tidak Fleksibel. Rigid PCB terbuat dari bahan substrat yang padat dan kaku

seperti fiberglass sehingga memang sengaja dibuat untuk tidak dapat dilipat atau
dibengkokkan.

2) Flex PCB
