3. Instalasikan sumber tegangan, kit tone control, AFG, dan osiloskop sesuai dengan
gambar rangkaian.
4. Pastikan tegangan yang digunakan sesuai dengan arahan yang ada pada jobsheet
praktikum.
5. Pada saat pengukuran menggunakan multimeter, pastikan batas ukur berada pada
range tertinggi terlebih dahulu.
6. Pada saat pengukuran menggunakan osiloskop, pastikan instalasi dengan alat yang
diukur sudah sesuai dengan arahan.
7. Peralatan yang tidak terpakai disimpan di tempat yang disediakan.
8. Jika praktikum sudah selesai, kembalikan peralatan dengan kondisi baik.

E. SKEMA PERCOBAAN

FG PSU CRO

s A T 0V
U
+ 6
R a T

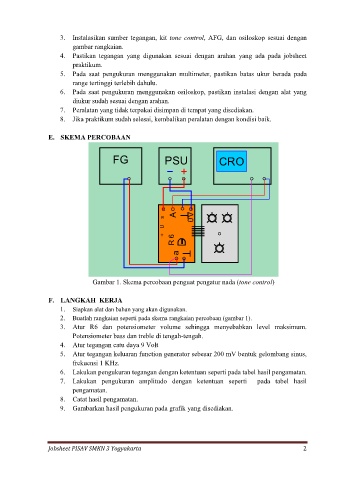

Gambar 1. Skema percobaan penguat pengatur nada (tone control)

F. LANGKAH KERJA
1. Siapkan alat dan bahan yang akan digunakan.
2. Buatlah rangkaian seperti pada skema rangkaian percobaan (gambar 1).
3. Atur R6 dan potensiometer volume sehingga menyebabkan level maksimum.
Potensiometer bass dan treble di tengah-tengah.
4. Atur tegangan catu daya 9 Volt
5. Atur tegangan keluaran function generator sebesar 200 mV bentuk gelombang sinus,
frekuensi 1 KHz.
6. Lakukan pengukuran tegangan dengan ketentuan seperti pada tabel hasil pengamatan.
7. Lakukan pengukuran amplitudo dengan ketentuan seperti pada tabel hasil
pengamatan.
8. Catat hasil pengamatan.
9. Gambarkan hasil pengukuran pada grafik yang disediakan.

Jobsheet PISAV SMKN 3 Yogyakarta 2
