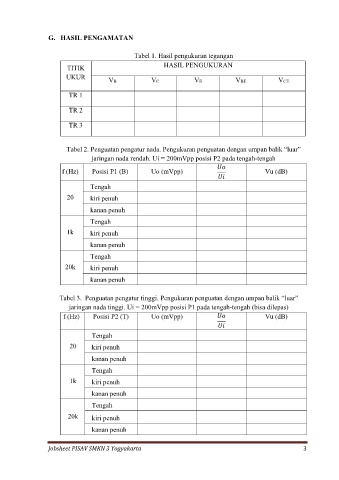

G. HASIL PENGAMATAN
Tabel 1. Hasil pengukuran tegangan
HASIL PENGUKURAN
TITIK
UKUR VB VC VE VBE VCE
TR 1
TR 2
TR 3
Tabel 2. Penguatan pengatur nada. Pengukuran penguatan dengan umpan balik “luar”
jaringan nada rendah. Ui = 200mVpp posisi P2 pada tengah-tengah
f (Hz) Posisi P1 (B) Uo (mVpp) Vu (dB)
Tengah
20 kiri penuh
kanan penuh
Tengah
1k kiri penuh
kanan penuh
Tengah
20k kiri penuh
kanan penuh
Tabel 3. Penguatan pengatur tinggi. Pengukuran penguatan dengan umpan balik “luar”
jaringan nada tinggi. Ui = 200mVpp posisi P1 pada tengah-tengah (bisa dilepas)
f (Hz) Posisi P2 (T) Uo (mVpp) Vu (dB)
Tengah
20 kiri penuh
kanan penuh
Tengah
1k kiri penuh
kanan penuh
Tengah
20k kiri penuh
kanan penuh
