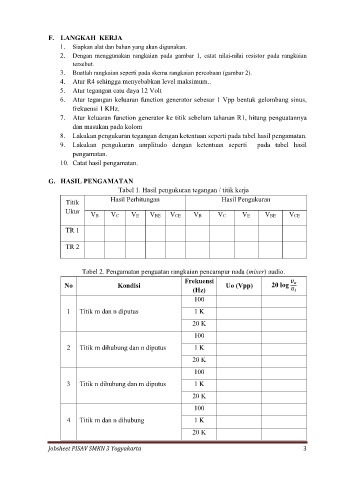

Page 790 - Laporan PPL PPG Daljab Tahap 3

F. LANGKAH KERJA
1. Siapkan alat dan bahan yang akan digunakan.
2. Dengan menggunakan rangkaian pada gambar 1, catat nilai-nilai resistor pada rangkaian
tersebut.
3. Buatlah rangkaian seperti pada skema rangkaian percobaan (gambar 2).
4. Atur R4 sehingga menyebabkan level maksimum..
5. Atur tegangan catu daya 12 Volt
6. Atur tegangan keluaran function generator sebesar 1 Vpp bentuk gelombang sinus,
frekuensi 1 KHz.
7. Atur keluaran function generator ke titik sebelum tahanan R1, hitung penguatannya
dan masukan pada kolom
8. Lakukan pengukuran tegangan dengan ketentuan seperti pada tabel hasil pengamatan.
9. Lakukan pengukuran amplitudo dengan ketentuan seperti pada tabel hasil
pengamatan.
10. Catat hasil pengamatan.

G. HASIL PENGAMATAN
Tabel 1. Hasil pengukuran tegangan / titik kerja

Titik Hasil Perhitungan Hasil Pengukuran
Ukur VB VC VE VBE VCE VB VC VE VBE VCE

TR 1

TR 2

Tabel 2. Pengamatan penguatan rangkaian pencampur nada (mixer) audio.
Frekuensi
No Kondisi Uo (Vpp) 20 log
(Hz)
100
1 Titik m dan n diputus 1 K

20 K

100
2 Titik m dihubung dan n diputus 1 K

20 K

100
3 Titik n dihubung dan m diputus 1 K

20 K

100
4 Titik m dan n dihubung 1 K

20 K

Jobsheet PISAV SMKN 3 Yogyakarta 3
