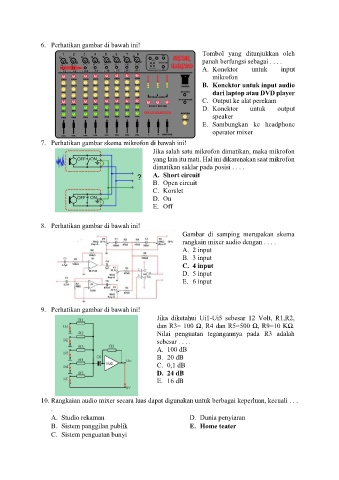

6. Perhatikan gambar di bawah ini!
Tombol yang ditunjukkan oleh
panah berfungsi sebagai . . . .
A. Konektor untuk input
mikrofon
B. Konektor untuk input audio
dari laptop atau DVD player
C. Output ke alat perekam
D. Konektor untuk output
speaker
E. Sambungkan ke headphone
operator mixer

7. Perhatikan gambar skema mikrofon di bawah ini!
Jika salah satu mikrofon dimatikan, maka mikrofon
yang lain itu mati. Hal ini dikarenakan saat mikrofon
dimatikan saklar pada posisi . . . .
A. Short circuit
B. Open circuit
C. Korslet
D. On
E. Off

8. Perhatikan gambar di bawah ini!
Gambar di samping merupakan skema
rangkain mixer audio dengan . . . .
A. 2 input
B. 3 input
C. 4 input
D. 5 input
E. 6 input

9. Perhatikan gambar di bawah ini!
Jika diketahui Ui1-Ui5 sebesar 12 Volt, R1,R2,
dan R3= 100 Ω, R4 dan R5=500 Ω, R9=10 KΩ.
Nilai penguatan tegangannya pada R3 adalah
sebesar . . . .
A. 100 dB
B. 20 dB
C. 0,1 dB
D. 24 dB
E. 16 dB

10. Rangkaian audio mixer secara luas dapat digunakan untuk berbagai keperluan, kecuali . . .
.
A. Studio rekaman D. Dunia penyiaran
B. Sistem panggilan publik E. Home teater
C. Sistem penguatan bunyi
