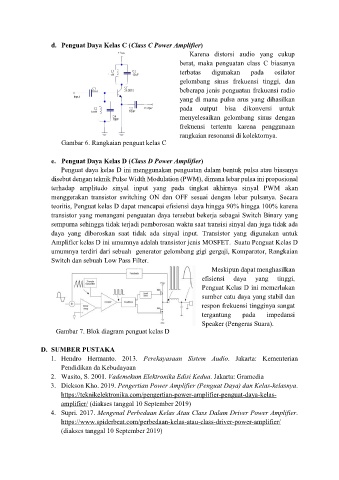

d. Penguat Daya Kelas C (Class C Power Amplifier)
Karena distorsi audio yang cukup
berat, maka penguatan class C biasanya
terbatas digunakan pada osilator
gelombang sinus frekuensi tinggi, dan
beberapa jenis penguatan frekuensi radio
yang di mana pulsa arus yang dihasilkan
pada output bisa dikonversi untuk
menyelesaikan gelombang sinus dengan
frekuensi tertentu karena penggunaan
rangkaian resonansi di kolektornya.
Gambar 6. Rangkaian penguat kelas C

e. Penguat Daya Kelas D (Class D Power Amplifier)
Penguat daya kelas D ini menggunakan penguatan dalam bentuk pulsa atau biasanya
disebut dengan teknik Pulse Width Modulation (PWM), dimana lebar pulsa ini proposional
terhadap amplitudo sinyal input yang pada tingkat akhirnya sinyal PWM akan
menggerakan transistor switching ON dan OFF sesuai dengan lebar pulsanya. Secara
teoritis, Penguat kelas D dapat mencapai efisiensi daya hingga 90% hingga 100% karena
transistor yang menangani penguatan daya tersebut bekerja sebagai Switch Binary yang
sempurna sehingga tidak terjadi pemborosan waktu saat transisi sinyal dan juga tidak ada
daya yang diboroskan saat tidak ada sinyal input. Transistor yang digunakan untuk
Amplifier kelas D ini umumnya adalah transistor jenis MOSFET. Suatu Penguat Kelas D
umumnya terdiri dari sebuah generator gelombang gigi gergaji, Komparator, Rangkaian
Switch dan sebuah Low Pass Filter.
Meskipun dapat menghasilkan
efisiensi daya yang tinggi,
Penguat Kelas D ini memerlukan
sumber catu daya yang stabil dan
respon frekuensi tingginya sangat
tergantung pada impedansi
Speaker (Pengeras Suara).
Gambar 7. Blok diagram penguat kelas D

D. SUMBER PUSTAKA
1. Hendro Hermanto. 2013. Perekayasaan Sistem Audio. Jakarta: Kementerian
Pendidikan da Kebudayaan
2. Wasito, S. 2001. Vademekum Elektronika Edisi Kedua. Jakarta: Gramedia
3. Dickson Kho. 2019. Pengertian Power Amplifier (Penguat Daya) dan Kelas-kelasnya.
https://teknikelektronika.com/pengertian-power-amplifier-penguat-daya-kelas-
amplifier/ (diakses tanggal 10 September 2019)
4. Supri. 2017. Mengenal Perbedaan Kelas Atau Class Dalam Driver Power Amplifier.
https://www.spiderbeat.com/perbedaan-kelas-atau-class-driver-power-amplifier/
(diakses tanggal 10 September 2019)
