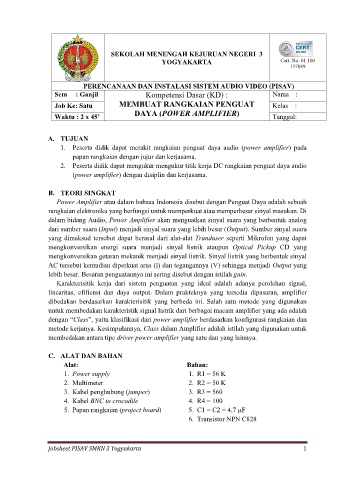

PERENCANAAN DAN INSTALASI SISTEM AUDIO VIDEO (PISAV)
Sem : Ganjil Kompetensi Dasar (KD) : Nama :
Job Ke: Satu MEMBUAT RANGKAIAN PENGUAT Kelas :
DAYA (POWER AMPLIFIER)
Waktu : 2 x 45’ Tanggal:

A. TUJUAN
1. Peserta didik dapat merakit rangkaian penguat daya audio (power amplifier) pada
papan rangkaian dengan jujur dan kerjasama.
2. Peserta didik dapat mengukur mengukur titik kerja DC rangkaian penguat daya audio
(power amplifier) dengan disiplin dan kerjasama.

B. TEORI SINGKAT
Power Amplifier atau dalam bahasa Indonesia disebut dengan Penguat Daya adalah sebuah
rangkaian elektronika yang berfungsi untuk memperkuat atau memperbesar sinyal masukan. Di
dalam bidang Audio, Power Amplifier akan menguatkan sinyal suara yang berbentuk analog
dari sumber suara (Input) menjadi sinyal suara yang lebih besar (Output). Sumber sinyal suara
yang dimaksud tersebut dapat berasal dari alat-alat Tranduser seperti Mikrofon yang dapat
mengkonversikan energi suara menjadi sinyal listrik ataupun Optical Pickup CD yang
mengkonversikan getaran mekanik menjadi sinyal listrik. Sinyal listrik yang berbentuk sinyal
AC tersebut kemudian diperkuat arus (I) dan tegangannya (V) sehingga menjadi Output yang
lebih besar. Besaran penguatannya ini sering disebut dengan istilah gain.
Karakterisitik kerja dari sistem penguatan yang ideal adalah adanya perolehan signal,
linearitas, efifiensi dan daya output. Dalam prakteknya yang tersedia dipasaran, amplifier
dibedakan berdasarkan karakterisitik yang berbeda ini. Salah satu metode yang digunakan
untuk membedakan karakteristik signal listrik dari berbagai macam amplifier yang ada adalah
dengan “Class”, yaitu klasifikasi dari power amplifier berdasarkan konfigurasi rangkaian dan
metode kerjanya. Kesimpulannya, Class dalam Amplifier adalah istilah yang digunakan untuk
membedakan antara tipe driver power amplifier yang satu dan yang lainnya.

C. ALAT DAN BAHAN
Alat: Bahan:
1. Power supply 1. R1 = 56 K
2. Multimeter 2. R2 = 50 K
3. Kabel penghubung (jumper) 3. R3 = 560
4. Kabel BNC to crocodile 4. R4 = 100
5. Papan rangkaian (project board) 5. C1 = C2 = 4,7 µF
6. Transistor NPN C828
