D. PETUNJUK KESELAMATAN KERJA
1. Gunakan pakaian kerja yang sesuai untuk bekerja dan keselamatan (wearpark).
2. Gunakan peralatan secara hati-hati.
3. Pastikan tegangan yang digunakan sesuai dengan petunjuk pada jobsheet praktikum.
4. Pada saat pengukuran menggunakan multimeter, pastikan batas ukur berada pada
range tertinggi terlebih dahulu.
5. Pindahkan peralatan yang tidak terpakai di tempat yang disediakan.
6. Jika praktikum sudah selesai, kembalikan peralatan dengan kondisi baik.

E. SKEMA PERCOBAAN

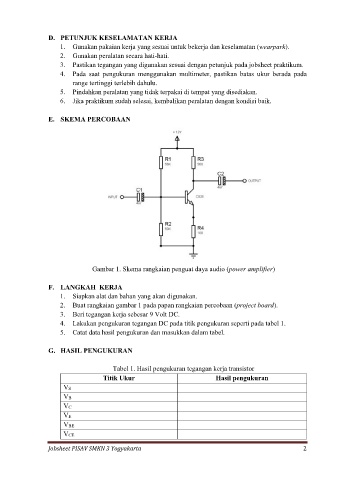

Gambar 1. Skema rangkaian penguat daya audio (power amplifier)

F. LANGKAH KERJA
1. Siapkan alat dan bahan yang akan digunakan.
2. Buat rangkaian gambar 1 pada papan rangkaian percobaan (project board).
3. Beri tegangan kerja sebesar 9 Volt DC.
4. Lakukan pengukuran tegangan DC pada titik pengukuran seperti pada tabel 1.
5. Catat data hasil pengukuran dan masukkan dalam tabel.

G. HASIL PENGUKURAN

Tabel 1. Hasil pengukuran tegangan kerja transistor
Titik Ukur Hasil pengukuran
VS
VB
VC
VE
VBE
VCE

Jobsheet PISAV SMKN 3 Yogyakarta 2
