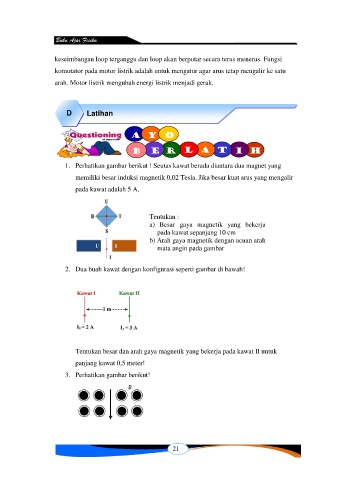

Page 21 - GREETING
P. 21
Buku Ajar Fisika
keseimbangan loop terganggu dan loop akan berputar secara terus menerus. Fungsi
komutator pada motor listrik adalah untuk mengatur agar arus tetap mengalir ke satu
arah. Motor listrik mengubah energi listrik menjadi gerak.
D Latihan
a Y O
b E R L A t I H
1. Perhatikan gambar berikut ! Seutas kawat berada diantara dua magnet yang
memiliki besar induksi magnetik 0,02 Tesla. Jika besar kuat arus yang mengalir
pada kawat adalah 5 A,
Tentukan :
a) Besar gaya magnetik yang bekerja
pada kawat sepanjang 10 cm
b) Arah gaya magnetik dengan acuan arah
mata angin pada gambar
2. Dua buah kawat dengan konfigurasi seperti gambar di bawah!
Tentukan besar dan arah gaya magnetik yang bekerja pada kawat II untuk
panjang kawat 0,5 meter!
3. Perhatikan gambar berikut!
