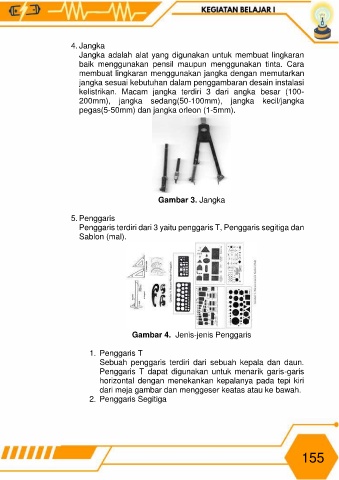

Page 169 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

4. Jangka
Jangka adalah alat yang digunakan untuk membuat lingkaran
baik menggunakan pensil maupun menggunakan tinta. Cara
membuat lingkaran menggunakan jangka dengan memutarkan
jangka sesuai kebutuhan dalam penggambaran desain instalasi
kelistrikan. Macam jangka terdiri 3 dari angka besar (100-
200mm), jangka sedang(50-100mm), jangka kecil/jangka
pegas(5-50mm) dan jangka orleon (1-5mm).

Gambar 3. Jangka

5. Penggaris
Penggaris terdiri dari 3 yaitu penggaris T, Penggaris segitiga dan
Sablon (mal).

Gambar 4. Jenis-jenis Penggaris

1. Penggaris T
Sebuah penggaris terdiri dari sebuah kepala dan daun.
Penggaris T dapat digunakan untuk menarik garis-garis
horizontal dengan menekankan kepalanya pada tepi kiri
dari meja gambar dan menggeser keatas atau ke bawah.
2. Penggaris Segitiga
