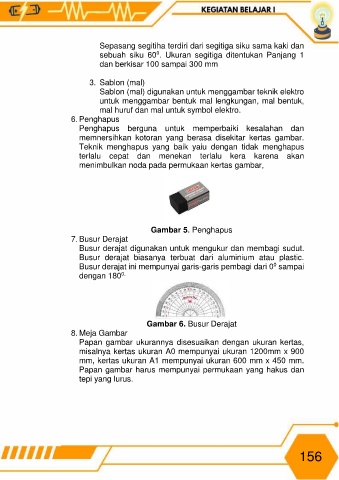

Page 170 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

Sepasang segitiha terdiri dari segitiga siku sama kaki dan
sebuah siku 60 . Ukuran segitiga ditentukan Panjang 1
0
dan berkisar 100 sampai 300 mm

3. Sablon (mal)
Sablon (mal) digunakan untuk menggambar teknik elektro
untuk menggambar bentuk mal lengkungan, mal bentuk,
mal huruf dan mal untuk symbol elektro.
6. Penghapus
Penghapus berguna untuk memperbaiki kesalahan dan
memnersihkan kotoran yang berasa disekitar kertas gambar.
Teknik menghapus yang baik yaiu dengan tidak menghapus
terlalu cepat dan menekan terlalu kera karena akan
menimbulkan noda pada permukaan kertas gambar,

Gambar 5. Penghapus
7. Busur Derajat
Busur derajat digunakan untuk mengukur dan membagi sudut.
Busur derajat biasanya terbuat dari aluminium atau plastic.
0
Busur derajat ini mempunyai garis-garis pembagi dari 0 sampai
0.
dengan 180

Gambar 6. Busur Derajat
8. Meja Gambar
Papan gambar ukurannya disesuaikan dengan ukuran kertas,
misalnya kertas ukuran A0 mempunyai ukuran 1200mm x 900
mm, kertas ukuran A1 mempunyai ukuran 600 mm x 450 mm.
Papan gambar harus mempunyai permukaan yang hakus dan
tepi yang lurus.
