Pada penggambaran dengan pensil, lebar garis diperkirakan dari

penglihatan, sedangkan lebar atau tebal garis dengan tinta atau CAD

ditampilkan pada table dibawah ini

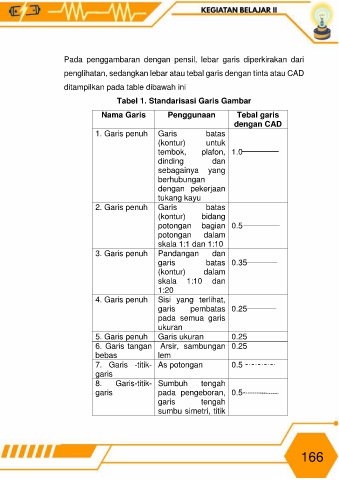

Tabel 1. Standarisasi Garis Gambar

Nama Garis Penggunaan Tebal garis
dengan CAD
1. Garis penuh Garis batas
(kontur) untuk
tembok, plafon, 1.0
dinding dan
sebagainya yang
berhubungan
dengan pekerjaan
tukang kayu
2. Garis penuh Garis batas
(kontur) bidang
potongan bagian 0.5
potongan dalam
skala 1:1 dan 1:10

3. Garis penuh Pandangan dan
garis batas 0.35
(kontur) dalam
skala 1:10 dan
1:20
4. Garis penuh Sisi yang terlihat,
garis pembatas 0.25
pada semua garis
ukuran
5. Garis penuh Garis ukuran 0.25
6. Garis tangan Arsir, sambungan 0.25
bebas lem
7. Garis -titik- As potongan 0.5
garis
8. Garis-titik- Sumbuh tengah
garis pada pengeboran, 0.5
garis tengah
sumbu simetri, titik
